一鍵式尺寸測量?jī)x的制造方法

本實用新型涉及尺寸測量技術領域，尤其是一鍵式尺寸測量?jī)x。

背景技術：

：

隨著電子產品繼續朝著小型化方向發展，支撐部件也在朝著小型化方向發展。組件的小型化使得對小型組件的資格檢查成為非常關鍵的問題。

傳統的尺寸檢查方法通常是游標卡尺和千分尺一鍵測量?jī)x，但是這種檢查方法只能用于普通精度測量，并且由于檢查員操作不善，被測產品的外觀容易變差，并且測量結果誤差大，不能適應電子產品的開發。除了傳統的測量方法外，還有圖像測量?jī)x器的測量方法，但是這種儀器具有結構復雜，操作繁瑣等問題。

鑒于此，發明人提出了以下技術方案。

技術實現要素：

：

本實用新型的目的是克服現有技術的不足，提供一種一鍵式尺寸測量?jī)x。

為解決上述技術問題，本實用新型采用以下技術方案：一鍵式尺寸測量?jī)x包括底座和安裝在底座上并安裝在支柱上端并定位的支柱。在機頭的正上方，機頭上裝有CCD攝像機，機座的上端面在CCD攝像機正下方設有透明反射鏡。支架上裝有可調節位置的放大鏡，放大鏡位于CCD攝像機的反光鏡和反射鏡之間，在支柱的兩側分別裝有一、第二調節旋鈕，用于控制CCD攝像機的亮度和CCD攝像機的反射亮度；底座的正面設有觸摸屏，底座設有控制系統，CCD攝像機，第一調節旋鈕，第二調節旋鈕和觸摸屏均電連接至控制系統。

此外，在上述技術方案中，在立柱上還設有用于檢測高度的激光發射器，該激光發射器與控制系統電連接。

此外，在上述技術方案中，激光發射器通過角度調節座安裝在立柱側面，從而可以調節激光發射器的角度。

此外，在上述技術方案中，反射器包括框架和安裝在框架中的透鏡，并且框架的端部以能夠調節豎直位置的方式安裝在支柱的前端面上。

此外，在上述技術方案中，所述鏡框的端部設有滑塊。支柱的前端設有滑軌座，滑塊安裝在滑軌座上并用螺釘固定。

此外，在上述技術方案中，CCD相機包括一個圖像傳感器，圖像傳感器的圖像數量超過500萬，并帶有遠心鏡頭。

此外，在上述技術方案中，在基座的上端面上設置有安裝槽，并且將反射鏡卡嵌入在該安裝槽中。

采用上述技術方案后，與現有技術相比，具有以下有益效果：結構簡單，可以一鍵完成尺寸測量工作，操作非常簡單，并且測量有效而準確。滿足不同的測量要求，并具有極高的市場競爭力。

附圖說明：

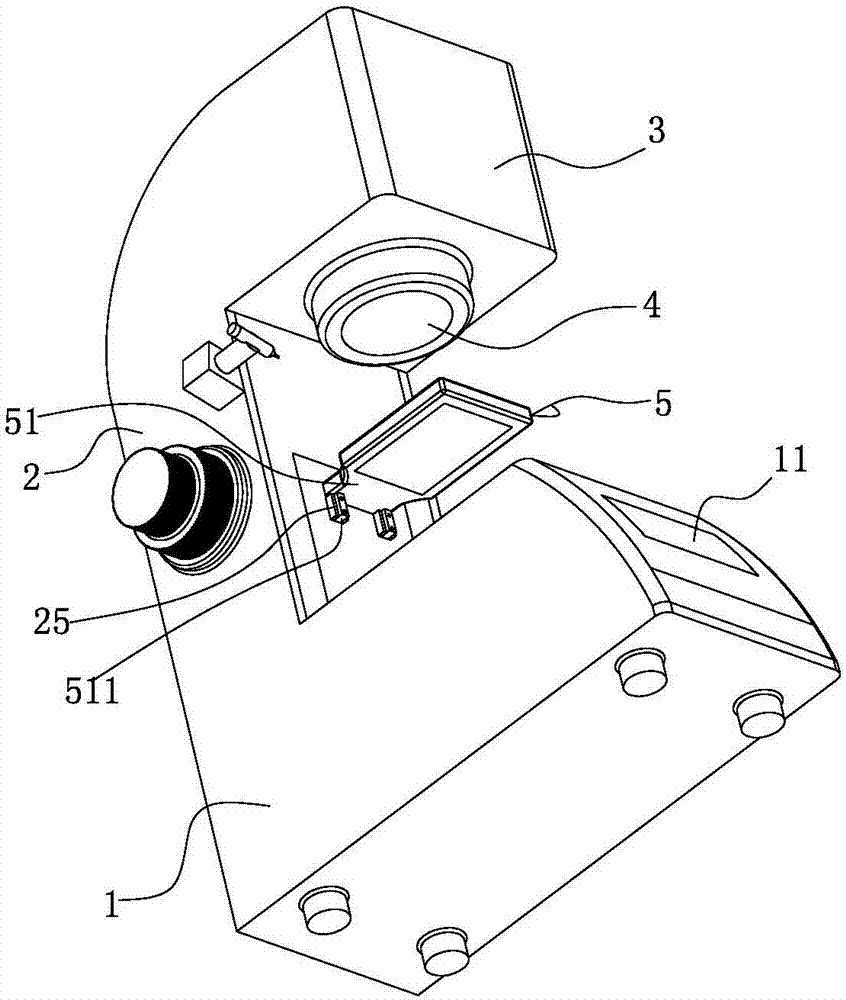

圖1是本實用新型的三維視圖；

圖2是本實用新型另一個角度的透視圖。

具體實現：

下面將結合具體實施例和附圖對本實用新型做進一步的說明。

如圖1、2所示，它是一鍵式尺寸測量?jī)x器，包括底座1和安裝在底座1上并安裝在支柱2上端并位于其上的支柱2。機頭3的正上方，在機頭3的上方設有CCD照相機4，在機座1的上端面的正下方設有透明反射鏡5。 4;在支架2上設置有可調節的放大鏡6的位置，放大鏡6位于CCD相機4和反射鏡5之間，并且在支柱2的兩側分別設置有第一、個用于控制CCD相機4的亮度和CCD相機4的亮度。第二調節旋鈕2 1、22用于通過第二調節旋鈕2 []調節CCD相機4的亮度和CCD相機4的反射亮度。 一、中的k2] 22可以更好地提高CCD相機4的拍攝效果。

基座1的前面設置有觸摸屏11，并且基座1設置有控制系統。 CCD相機4、第一調節旋鈕21、第二調節旋鈕22、觸摸控制面板11電連接到控制系統。

支柱2還設有用于檢測高度的激光發射器23，并且激光發射器23電連接至控制系統。具體地，激光發射器23通過角度調節座24安裝在立柱2的側面，從而可以調節激光發射器23的角度以滿足不同的測量要求。

鏡子5包括鏡子框架51和安裝在鏡子框架51中的透鏡52。鏡子框架51的端部以能夠調節垂直位置的方式安裝在支柱2的前端表面上。具體地，在鏡框51的端部設置有滑動件511；并且支柱2的前端設有滑軌座25一鍵測量?jī)x，滑塊511安裝在滑軌座25上并通過螺釘固定，可以滿足不同的測量要求。

CCD相機4包括一個圖像傳感器，該圖像傳感器的圖像數量大于500萬，并且具有遠心鏡頭，因此CCD相機4具有高效，準確的工作質量。

基座1的上端面設有安裝槽12，將反射器5插入安裝槽12中，并且可以拆卸和更換反射器5。

本實用新型工作時，將待測工件放在反光鏡5上，并通過一、第二調節旋鈕21、調節CCD相機4的亮度和CCD相機4的反射率。 ] 22根據實際情況的亮度，調整激光發射器和放大鏡的相對位置，然后通過觸摸屏11用一鍵控制本實用新型的啟動?？刂葡到y(tǒng)采用高效，準確的圖像處理算法。在光學系統下，CCD攝像機4與放大鏡配合，鏡子捕獲并拍攝工件，并使用軟件系統執行圖像成像，以精確測量所需的工件尺寸并將數據顯示在觸摸屏上。

綜上所述，本實用新型結構簡單，可以一鍵完成尺寸測量。它操作簡單，測量高效準確，滿足不同的測量要求，具有極高的市場競爭力。

當然，以上描述僅是本實用新型的具體實施例，并不意圖限制本實用新型的實現范圍。根據本實用新型專利申請修改的范圍中所述的結構，特征和原理所作的任何等同更改或等同更改，均應包含在本實用新型的專利申請范圍內。
