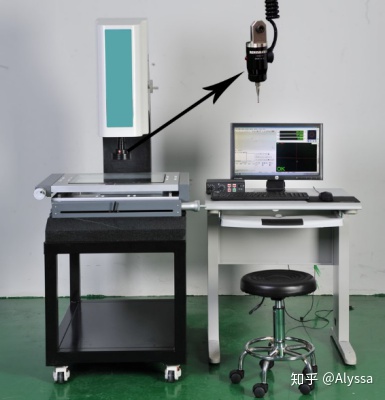

圖像測量?jī)x器（加探頭）的開發與開發

一、設備使用情況：

中國創意實驗室的圖像測量?jī)x適用于：二維平面測量目的的所有應用領域。如：機械，電子，模具，注塑，五金，橡膠，低壓電器，磁性材料，精密五金，精密沖壓，連接器，連接器，端子，手機，家用電器，計算機（計算機），液晶電視（LCD），印刷電路板（電路板，PCB），汽車，醫療設備，時鐘，螺釘，彈簧，儀器儀表，齒輪，凸輪影像測量?jī)x，螺紋影像測量?jī)x，半徑模板，螺紋模板，電線和電纜，工具，軸承，屏幕，測試篩，水泥篩，鋼網（鋼網，SMT模板）等。

基本技能：

1.基本測量：點，線，圓，圓弧，橢圓，平面度等的測量。

2.映射功能：以.dxf格式直接輸出機械圖形，實現2D讀取功能，可與AutoCAD，Pro / e，UG等軟件無縫連接。

3.拍攝功能：將測量區域中的工件放大并以圖形方式拍攝，然后轉換為（.bmp，.jpg）。

4.測量報告：可以為測量數據設置容差，自動判斷，選擇所需的測量數據，并生成標準WORD和EXCEL圖表報告。

5.亮度指示器：指導用戶將燈光和陰影調整為最佳強度，從而減少人為因素造成的不確定性。

基本測量：點，線，圓，弧，橢圓測量。

6.在線注釋：您可以在實時圖像中標記尺寸，例如半徑注釋，直徑注釋，角度注釋，線性注釋，對齊注釋，文本注釋，坐標注釋等。

7.離線注釋：您可以在整個鳥瞰圖中標記尺寸。

8.幾何測量：兩個圓弧頂點之間的距離，兩個直線之間的距離，垂直線，平行線，切割直線，延伸的直線，兩個直線的交點，直線與圓的交點，兩個圓的交點，圓的切線，兩個圓的切線，兩線的連接圓弧，等分線。

9.輔助功能：復制，全選，刪除，移動，鏡像，旋轉。

10.坐標系：設置客戶坐標系，三點設置坐標系，坐標原點平移，坐標旋轉。

1 1.坐標標注：根據自定義坐標原點（0，0)。

1 2.比較功能：該程序可以直接輸入.DXF文件，并在圖像測量區域中實現工件放大圖像與標準設計圖之間的直觀測量比較。

1 3.繪圖：實時圖像中工件的實際形狀可以被描繪以形成完整的工程圖。繪制方法類似于AutoCAD。

1 4.報告格式：測量數據可以直接導入EXCEL，Word，CAD工程圖文件中。

1 5.自動邊緣查找功能：該軟件采用自動邊緣查找功能，可以減少視覺判斷引起的錯誤。

1 6.測頭：添加測頭后，可以測量高度，寬度，長度，兩側夾角，盲孔深度，錐頂角，圓柱直徑，倒角，平面度等。實現簡單3D測量。

二、技術參數：

序列號項目名稱技術參數

1個有效測量行程（X軸×Y軸×Z軸）400 mm×300 mm×200 mm

2Z軸聚焦和提升范圍≤200mm

3Z軸測頭英式雷尼紹測頭（測頭接觸產品時會發出蜂鳴聲）

4光柵尺分辨率0.0005mm

5X，Y軸線性精度U≤（2. 5 + L / 200）μm（L單位：mm）

6Z軸線性精度U≤（5 + L / 200）μm（L單位：mm）

7個載物臺尺寸560mm×460mm

8個玻璃桌尺寸428mm×228mm

9塊玻璃及承重東莞明思：高精度光學玻璃，≤50kg

10英寸高清攝像機德國COMST HD 1/3彩色CCD

11鏡頭香港PMS（普密斯）連續變焦高清鏡頭，光學放大倍率0.7×-4. 5×

12個圖像的放大倍率20-180×

13光柵尺高精度新田精密光柵尺，分辨率0.0005mm

14個自定義的LED環形玻璃冷光源

15個用于照明系統的定制LED圓形冷光源

16種傳動方式臺灣精密無齒變速箱+臺灣HIWIN高精度直線導軌加拋光桿

17種操作模式：操縱桿手柄，鼠標拖動

18個主機的整體大小約為875 mm×750 mm×910 mm

19機座，Z軸柱式高精度花崗巖

20儀器的總重量約為240公斤

21個軟件獨立研發的正版2. 5D測量軟件

22個數據輸出測量數據Word（doc），Excel（xls），對象放大率攝像機圖形（bmp，jpg），二維圖形AutoCAD（dxf），數據Word（doc格式），Excel（xls格式）

23個數據導入二維圖形AutoCAD（dxf））

24個電源AC 220±5V，50Hz

25使用環境溫度25±10℃，濕度35％-65％

三、設備功能

1.使用英國雷尼紹探針接觸測量來使測量結果更準確；

2.變焦物鏡和交叉線發生器作為測量瞄準系統；

3.由二維平面工作臺，光柵尺和數據盒組成的數字測量和數據處理系統；

4.該儀器具有多種數據處理，顯示，輸入和輸出功能；

將5.連接到計算機后，可以使用特殊的測量軟件來處理測量圖形。
