建立熱軋圓鋼自動外徑測量設備

摘要：熱軋圓鋼的外徑檢測使用棒直徑計自動檢測外徑尺寸，并檢測各種信息，例如橢圓度，橫截面圖等。

關鍵詞：熱軋圓鋼；棒徑規；

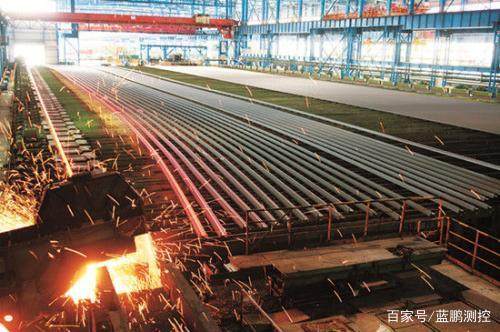

在線動態檢測熱軋圓鋼的直徑需要考慮到生產帶來的環境因素以及熱軋圓鋼本身的因素所造成的困難，例如軋制過程中的強烈振動。圓鋼的軋制過程以及圓鋼的表面氧化，現場強電磁場，光，熱等因素干擾了檢查工作。棒徑計采用光電測量方法，結合CCD光電轉換技術，成功解決了上述問題。借助于圓鋼的在線振動，達到了提高測量精度的目的。在這里，光學自動測量設備，機械和電子組件的合理組合和調整是儀器測量精度的關鍵。

棒材直徑計是一種在線外徑測量設備，用于在線自動測量和監控。當熱軋圓鋼超過設定數據時，將自動發出超公差報警，減少工人的鋼檢時間，從而減少了高溫現場人員的工作時間，提高了檢測精度

鋼筋直徑計是生產熱軋鋼的重要檢查設備之一。該設備可以代替機械完成軋制所需的外徑檢查的手動完成，避免了冷卻后手動檢查的滯后。生產大量不合格產品，其外部顯示功能使工作人員可以遠距離觀察測量數據，從而確保工作人員實時了解外徑尺寸。

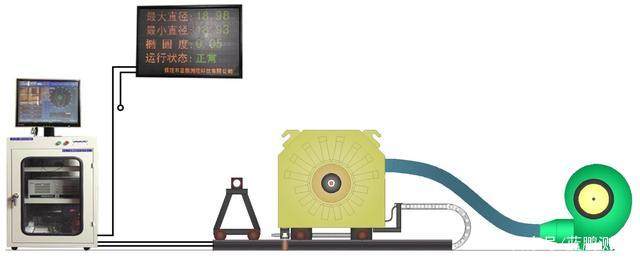

棒材直徑測量儀主要由直徑測量儀，主控柜，報警器，光纜通訊單元，現場LED顯示屏，高壓離心風機，備用手推車等組成。可實現自動測量圓鋼的外徑，測量數據的分析，數據圖表的顯示以及測量數據的存儲。

直徑規是棒材直徑規的主要部分，它安裝在熱軋圓鋼生產線上以測量外徑尺寸；主控制柜主要用于處理，分析和顯示測量數據；光纜通信單元用于數據傳輸；現場LED顯示屏是一個大型顯示屏，可以顯示最大直徑，最小直徑，橢圓率和操作狀態，使操作員可以遠程觀察測量數據。高壓離心風機的主要功能是冷卻防塵；備用手推車用于直徑計的檢查和維修。

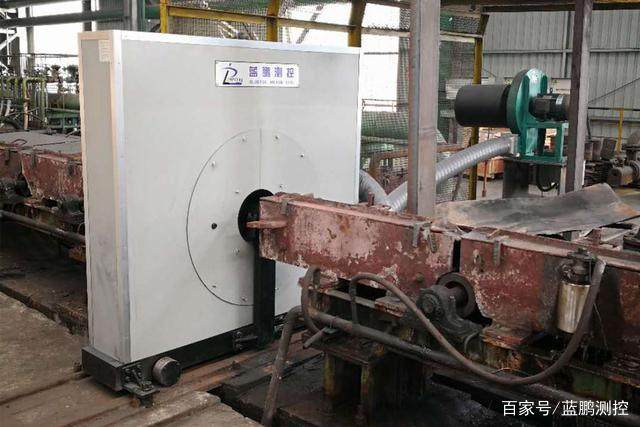

垂直于桿運動方向安裝桿直徑計，使被測桿通過測量區域中心附近，固定直徑計，并設置被測桿的基本信息，例如產品型號，標稱值等等，然后保存它們（如果下次測量模型，則無需重置）。單擊開始測量以自動測量鋼筋的外徑和橢圓度。測量數據同時顯示在主控制室的LCD顯示屏和現場LED顯示屏上。同時自動測量設備，對數據進行分析，處理和存儲。當測量數據超出容差范圍時，會發出聲光警報提示，并且顯示數據會更改顏色。

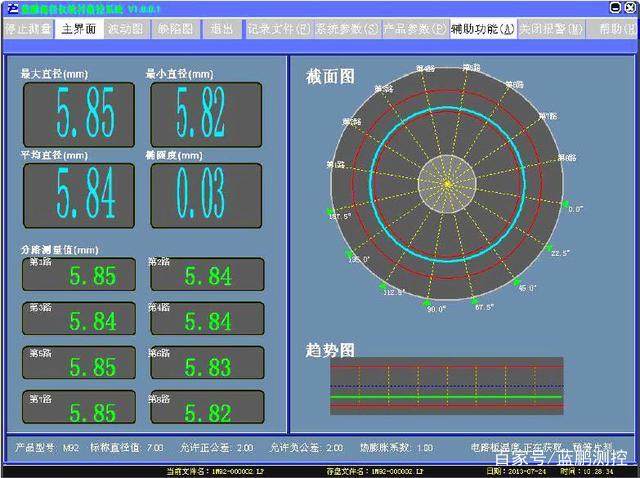

鋼筋直徑計具有人機交互界面。它是一種智能，自動化的在線測量設備。它具有RS422 / RS485通訊接口，并且可以與主機進行通訊。由于鋼筋直徑計的惡劣工作環境，我們采取了多種保護措施。全鑄鐵外殼結構，正壓分流冷卻和防塵技術，高壓鼓風機吹氣等使桿徑計可在高溫，粉塵，結實的場合用于電磁干擾下的高精度測量，棒徑規具有出色的防護等級。通過對鋼筋直徑計的實時測量和報警監控，操作員可以實時調整生產系統，以確保被測圓鋼的高精度生產。

結論

鋼筋直徑測量儀用于在線檢測外徑和橢圓率。桿徑計采用光學，精密機械，電子，計算機等多學科技術，實現了高精度，高速，非接觸式在線檢測，測量數據的實時顯示和超限報警提示可以提高生產效率并降低生產成本。

閱讀本文后，您對熱軋圓鋼的測量有任何想法或建議，即使您在文章底部留下了消息或私人消息編輯器，此處也未顯示某些注釋編輯器，而且您無法及時回復。我將盡力與您交流和共享信息和經驗。需要測量自動測量設備的寬度，長度，厚度，外徑，您可以在下面留言。

本文由保定藍鵬測控技術有限公司撰寫。
