檢查工具開發過程

檢查工具開發過程

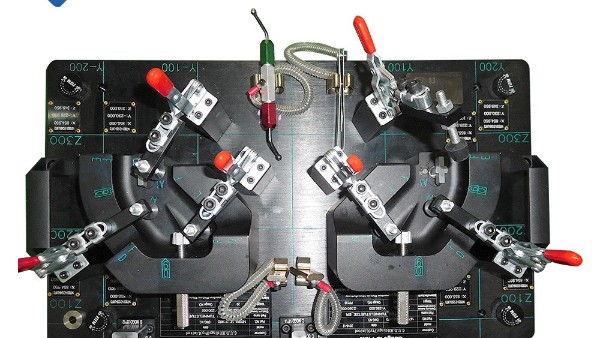

檢查工具的定義：一種由工業生產企業專門控制產品各種機械尺寸的工具。它適用于批量生產的產品（例如汽車零件），以代替專業的測量工具（例如卡尺和塞子）。量規，位置檢查工具等

車輛開發過程中檢查工具的特定過程項：

1.發展啟動會議

在產品TG0數據發布后的一周內，檢查工具工程師（FDE）將組織尺寸工程師（DE），產品工程師（PE），質量管理工程師（SQE），車身中心質量工程師（QE） ），并與供應商舉行新會議產品開發啟動會議，在會議上闡明總體開發進度，審核要求和質量跟蹤要求；在開發啟動會議后的一周內，供應商將檢查工具的開發時間表提交給FDE。2.量具設計和設計審查產品TG2數據發布后，尺寸工程師（DE）完成GD＆T工程圖并將其提供給量具工程師（FDE）；產品工程師（PE）向量具工程師（FDE）提供產品3D數據和產品2D工程圖；檢驗工具工程師（FDE）向供應商發布GD＆T工程圖，產品3D數據和產品2D工程圖；供應商根據SOR要求和GD＆T圖紙，產品3D數據和產品2D圖紙進行檢查工具的設計和開發；供應商提供檢查工具計劃，然后檢查工具工程師（FDE）組織英寸工程師（DE），產品工程師（PE），質量部門工程師（SQE）和身體中心質量工程師（QE）進行檢查檢驗工具設計審查；檢查夾具的設計，設計輸出包括檢查夾具總成的數字模型智能檢具，總成的二維圖和各部件的二維圖，量規設計表；檢查夾具工程師（FDE）組織規模工程師（DE），產品工程師（PE），質量工程師（SQE），車身中心質量工程師（QE）審核供應商的檢查工具設計數據。通過審核后智能檢具，將對檢驗工具圖紙進行簽名，并簽署檢驗工具A表格。3.檢驗夾具的制造和制造審查的供應商應根據由審查簽字人填寫的檢驗夾具的圖紙制作檢驗夾具；檢驗夾具完成后，供應商應負責完成檢驗夾具的CMM測量；供應商正在完成檢驗夾具的制造，并且在測量后，對檢驗工具的制造表格B進行自我檢查，并將其提交制造審查；檢查工具工程師（FDE）組織英寸工程師（DE），產品工程師（PE），質量工程師（SQE），[k4]2.3. 5車身中心的質量工程師（QE）對以下產品進行制造審查：檢查工具，并在通過審核后完成表格B的簽名。4.檢驗工具的接受性如果SOR中規定，供應商應向OEM提供檢驗工具以進行進貨檢驗，則供應商應制造2套檢驗工具，供應商保留1套，另一套提供給SQE 向主機廠提供檢驗工具時，應包括檢驗工具數字模型，全套圖紙，檢驗工具CMM測試報告，檢驗工具手冊和檢驗工具A \ B表；采購中心SQE負責在工廠外接收購買零件的檢驗工具和輔助文件，并負責重新測試供應商的檢驗工具。測量標準應與檢查工具供應商的CMM測量標準相一致；車身中心QE負責接收工廠自制零件的檢查工具和輔助文件，并負責重新測試供應商的檢查工具。測量標準應與檢查工具供應商的CMM測量標準一致。5.如果由于產品設計變更而使檢查工具的變更與檢查工具的變更有關，則應再次執行檢查工具開發工作流程。

檢查工具是汽車零件開發中必不可少的。檢查工具是測試零件是否合格的標準，也是確保整車質量的關鍵。
