一種快速自動重置類型檢查工具的方法

本發明涉及一種檢查工具，尤其涉及一種快速自動重置類型檢查工具。

背景技術：

檢查夾具是工業生產公司用來控制產品的各種尺寸（例如孔徑，空間尺寸等）以提高生產效率和控制質量的簡單工具。它適用于汽車零件等批量生產的產品，以代替專業的測量工具，例如光滑的塞規，螺紋塞規，外徑卡尺等。

當前，使用普通的手推式自制檢查工具。由于工件的復雜結構和檢查工具的制造偏差，推挽復位和夾緊非常不方便。由于形狀和尺寸的偏差，某些工件會導致手柄卡住。無法重置，生產效率非常低，頻繁的卡紙使工人的勞動強度很大。

技術實現要素：

本發明的目的是提供一種快速自動重置類型的檢查工具，以解決背景技術中出現的問題。

為了達到上述目的，本發明提供了以下技術方案：

快速自動復位型檢查工具，包括快速自動復位型檢查工具主體；快速自動復位型檢查工具主體由檢查工具底板，快速復位手柄A，安裝座板A和快速復位手柄B組成，檢查手柄，開槽的限位塊A，開槽的限位塊B，開槽的限位塊C，快速復位手柄C，快速復位手柄D，檢查支架，快速復位手柄E，帶槽限位塊E，安裝座板B，快速復位手柄F，活動壓腳塊和快速壓腳董事會組成；快速復位手柄A通過螺釘連接固定安裝在檢查工具底板右上端的中部，并安裝在快速復位手柄A的左側。開槽的限位塊A的前側從右向左依次安裝有安裝座板A自動檢具，快速復位手柄B和檢查手柄。開槽限位塊B和開槽限位塊C從右到左排列在開槽限位塊A的左側，快速復位手柄C安裝在開槽限位塊C的前側，快速復位手柄D安裝在帶槽限位塊C的左側，快速復位手柄D的左側裝有檢查支架和快速復位手柄E，快速復位手柄E的上部安裝有座板B，并在安裝座板B的上側固定有帶槽的限位塊E，安裝座板B，快速復位手柄F和活動壓腳塊；快速壓腳板安裝在帶槽的限位塊A的上部，快速壓腳板通過螺栓固定安裝在檢查工具的底板上。

作為本發明的另一解決方案：快速復位手柄A，安裝座板A，快速復位手柄B，檢查手柄，帶槽的限位塊A，帶槽的限位塊B，帶槽的限位塊C，快速復位手柄C，快速復位手柄D，檢查支架和快速復位手柄E通過螺紋連接安裝在檢查工具底板的上表面。

作為本發明的另一解決方案：快速復位手柄A，快速復位手柄B，檢查手柄，帶凹槽的限位塊B，快速復位手柄C，快速復位手柄D以及快速復位手柄E和快速復位A彈簧套在復位手柄F的手柄上。

作為本發明的又一解決方案：插入帶槽的限位塊A，帶槽的限位塊B，帶槽的限位塊C和帶槽的限位塊E，并用止動銷安裝。

作為本發明的另一解決方案：檢查工具的基板被研磨，這提高了組裝精度。檢查工具的底板上標有一條線，該線可以清晰地對準底板上的每個安裝塊，壓腳和手柄。 ，標記圖釘?shù)奈恢谩?/p>

與現有技術相比，本發明的有益效果是：本發明采用了在按壓手柄時彈簧P2積累的彈力，可以實現快速，快速的復位。本發明省力，可靠，方便，快捷，設計合理，結構簡單。 ，易于操作。

圖紙說明

圖1是快??速自動重置檢查工具的結構示意圖。

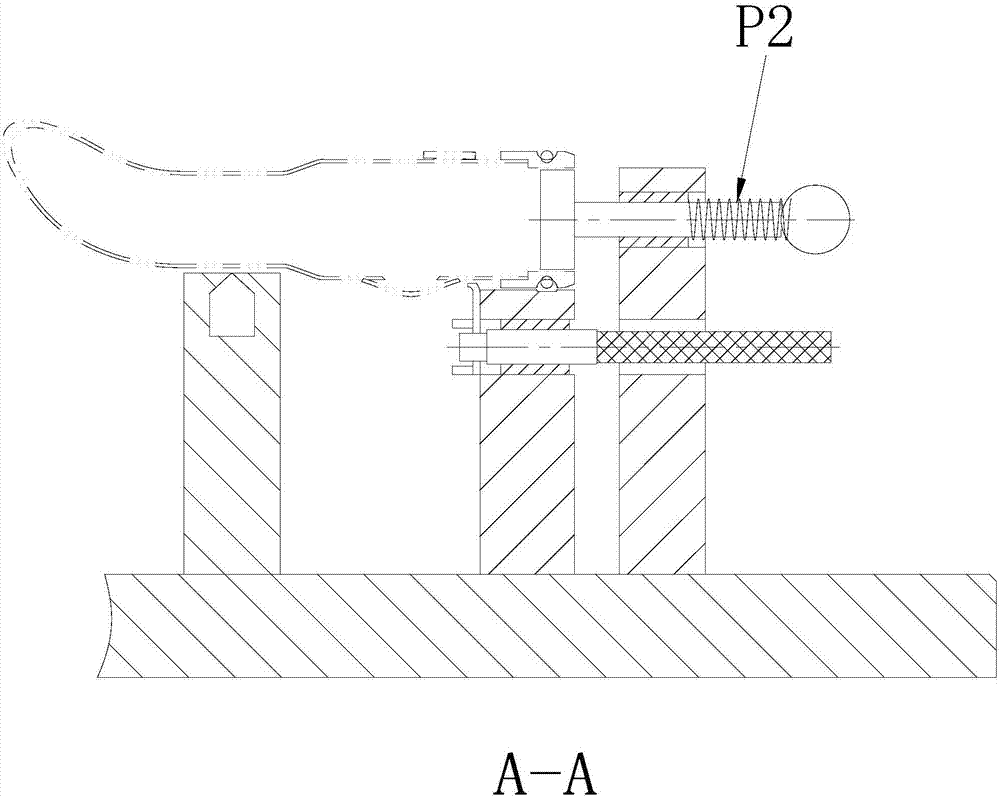

圖2是快速自動重置類型檢查工具中A-A的結構示意圖。

圖3是快速自動重置類型檢查工具中B-B結構的示意圖。

圖4是快速自動重置類型檢查工具中C-C的結構示意圖。

圖5是快速自動重置類型檢查工具中D-D的結構示意圖。

圖6是快速自動重置類型檢查工具中E-E的結構示意圖。

圖片：檢查工具底板1、快速復位手柄A2、安裝座板A3、快速復位手柄B4、檢查手柄5、限位塊A6、限位塊B7、開槽的限位塊C8、快速復位手柄C9、快速復位柄D10、檢查支架1 1、快速復位手柄E12、開槽的限位塊E13、安裝座板B14、快速復位手柄F1 5、可動壓腳塊16、快速壓腳板17、彈簧P2和止回銷P5。

具體的實現方法

下面結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚，完整地描述。顯然，所描述的實施例僅僅是本發明實施例的一部分，而不是全部。例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參照圖1至圖6。在本發明的實施方式中，快速自動復位型檢查工具包括快速自動復位型檢查工具主體；和快速自動復位型檢查工具的主體由檢查工具底板1、快速復位手柄A2、安裝座板A3、快速復位手柄B4、檢查手柄5、開槽的限位塊A6、開槽的限位塊B7、開槽的限位塊C8、快速復位手柄C9、快速復位手柄D10、檢查支架1 1、快速復位手柄E12、開槽的限位塊E13、安裝座板B14、快速復位手柄F1 5、可動壓腳塊16、快速壓腳板17；快速復位手柄A2通過螺紋連接固定安裝在檢查工具基板1的最右上中間位置，并安裝在快速復位手柄A2的左側開槽的限位塊A6，開槽的前側限位塊A6依次安裝有安裝座板A3、快速復位手柄B4和檢查手柄5。開槽限制塊B7和開槽限制位置塊C8從右到左布置在開槽限制塊A6的左側?？焖購?fù)位手柄C9安裝在帶槽限位塊C8的前側，快速復位手柄D10安裝在帶槽限位塊C8上。在左側，檢查支架11和快速復位手柄E12被安裝在快速復位手柄D10的左側，快速復位手柄E12的上側安裝有座板B14，并且快速復位手柄E12的上側安裝有座板B14。安裝座板B14通過帶槽的限制塊E13、固定。安裝座板B14、快速復位手柄F15和可動壓腳塊16固定?？焖賶耗_板17布置在帶槽的限位塊A6的上部，快速壓腳板17通過底板1上的螺栓固定安裝在檢查工具上。

快速復位手柄A2、安裝座板A3、快速復位手柄B4、檢查手柄5、，帶插槽限制塊A6、，帶插槽限制塊B7、，帶插槽限制塊C8、快速復位手柄C9、快速復位手柄D10、檢查支架11和快速復位手柄E12通過螺紋連接安裝在量規基板1的上表面。

快速復位手柄A2、快速復位手柄B4、檢查手柄5、帶槽限位塊B7、快速復位手柄C9、快速復位手柄D10、和快速復位手柄E12和快速復位手柄F15被彈簧P2覆蓋。

插入帶槽的限制塊A6、，帶槽的限制塊B7、，帶槽的限制塊C8和帶槽的限制塊E13，并安裝檢查銷P5。

檢查工具的基板1被研磨，從而提高了裝配精度。檢查工具的底板1標有一條線，可以清楚地確定每個安裝塊，壓腳，手柄和銷在底板上的位置。徽標。

對于成員，很明顯，本發明不限于上述示例性實施例的細節，并且在不脫離本發明的精神或基本特征的情況下，可以以其他特定形式來實現本發明。因此，從任何角度看自動檢具，實施例都應視為示例性而非限制性的。本發明的范圍由所附權利要求書而不是前面的描述限定，因此，本發明的范圍旨在落入權利要求書內。在等效元件的含義和范圍內的所有改變都包括在本發明中。權利要求中的任何附圖標記均不應視為對所涉及權利要求的限制。

此外，應該理解，盡管根據實施方式描述了本說明書，但是并非每個實施方式僅包含獨立的技術方案。說明書中的敘述只是為了清楚起見，本領域技術人員應參考說明書作為整體，實施例中的技術方案也可以適當組合，以形成本領域技術人員可以理解的其他實現方式。
