山東數控自動圖像測量儀
CNC自動圖像測量儀，采用XYZ三軸步進伺服控制，結合我公司同時研發的QMS-3D專業測量軟件，可以實現高效，準確的工件質量檢測，適用于檢測和質量控制。它已廣泛用于機械，電子，金屬和塑料行業。
PZ-CNC自動圖像測量儀
儀器功能
◆使用山東濟南青“ 00”級花崗巖底座和立柱，以確保極高的穩定性和剛度。
◆使用高精度V形導軌，確保了極高的機械精度和穩定性。
◆使用高檔鑄鐵工作臺，該工作臺經過嚴格的人工時效處理，以確保導軌安裝的穩定性和韌性。
◆程控三環8區域LED環形表面冷光源設計，角度范圍廣，覆蓋了被測零件的更多輪廓，與被測零件的兼容性更強。 LED輪廓燈的平行光路設計改善了透射光并確保了測量精度。
◆1 /3〃高分辨率彩色CCD 600TV生產線，可確保獲得高質量的測量圖像。
◆可以實現Z軸非接觸圖像的精確高度測量和平面度測量，并且可以安裝接觸側頭。
◆高精度玻璃光柵尺，分辨率為0.5μm，讀數穩定可靠，精度高。
數控自動圖像測量儀的應用領域
該儀器廣泛用于LCD面板，導電顆粒，PCB板，TP，TFT，手機配件，餐具配件，模具產品，工具，齒輪，五金產品，端子，螺釘，彈簧，電子產品，連接器，鐘表，電線，沖壓制品，塑料制品，汽車配件，醫療器械等領域。適用于機械影像測量儀，手機零件，電子，電器，模具和精密硬件的測試，設計和開發。
技術參數
項目
主要技術
測量行程（毫米）
YVM-3020CNC
YVM-4030CNC
YVM-5040CNC
整體尺寸（毫米）
300x200x200
400x300x200
500x400x200
儀器重量（KG）
300
320
350
測量精度
X，Y軸：（3 + L / 200）μmZ軸：（5 + L / 200）μm
重復精度
3μm
玻璃重量（KG）
50KG
放大倍率
光學倍率0. 7?4.5X，圖像放大倍率24?156X
（可擴展至12-312X）
光柵尺的分辨率
玻璃光柵尺，分辨率0.5μm
CCD
1/3高分辨率彩色攝像機600線
傳輸模式

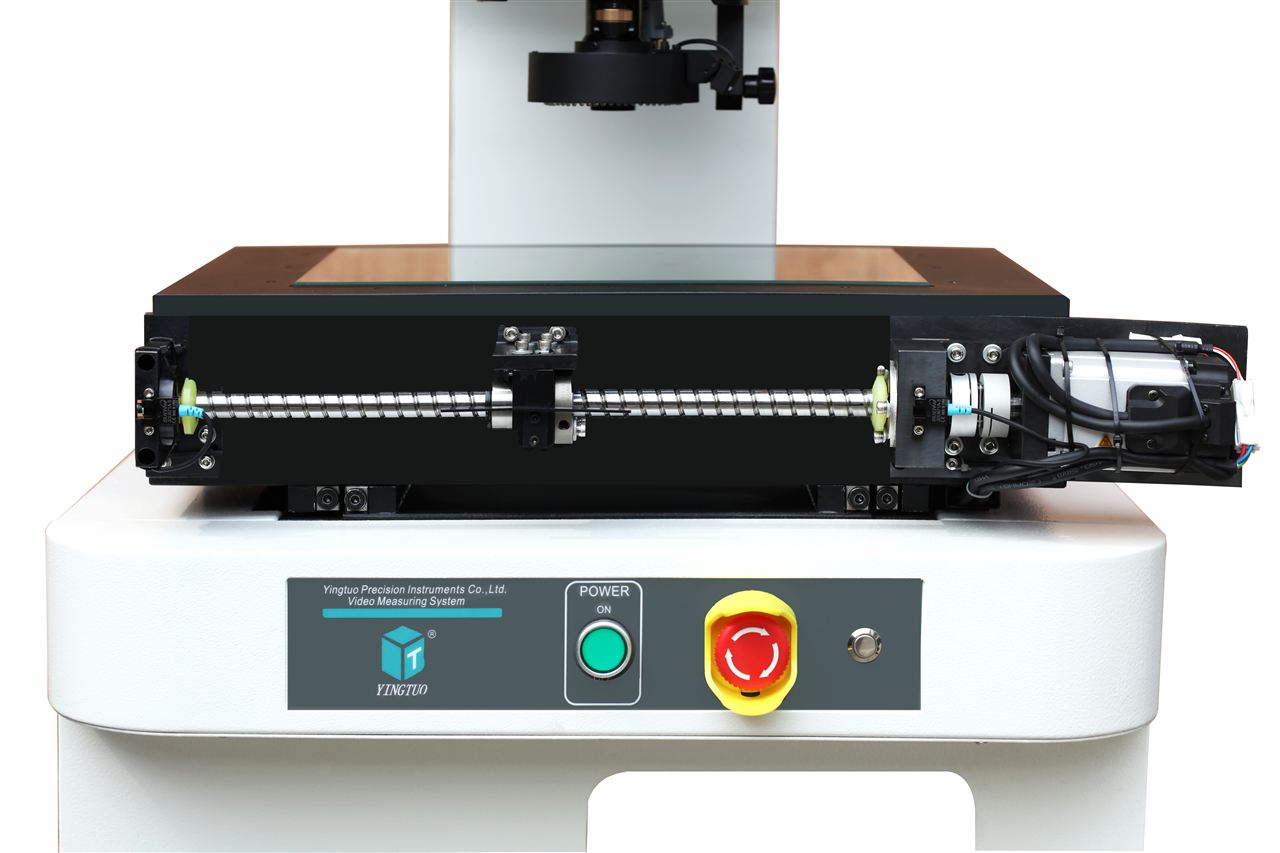

臺灣精密滾珠絲杠和導軌
運動控制
臺灣三角洲伺服電機
上部光源
可調節亮度的3區8環LED冷光源
下光源
平行光路LED冷光源，亮度可調
測量軟件
YX-CNC測量軟件
操作方法
程序控制+游戲桿
選項
計算機，MCP探頭，自動變焦鏡頭，激光探頭
電源
200V / 50Hz / 10A

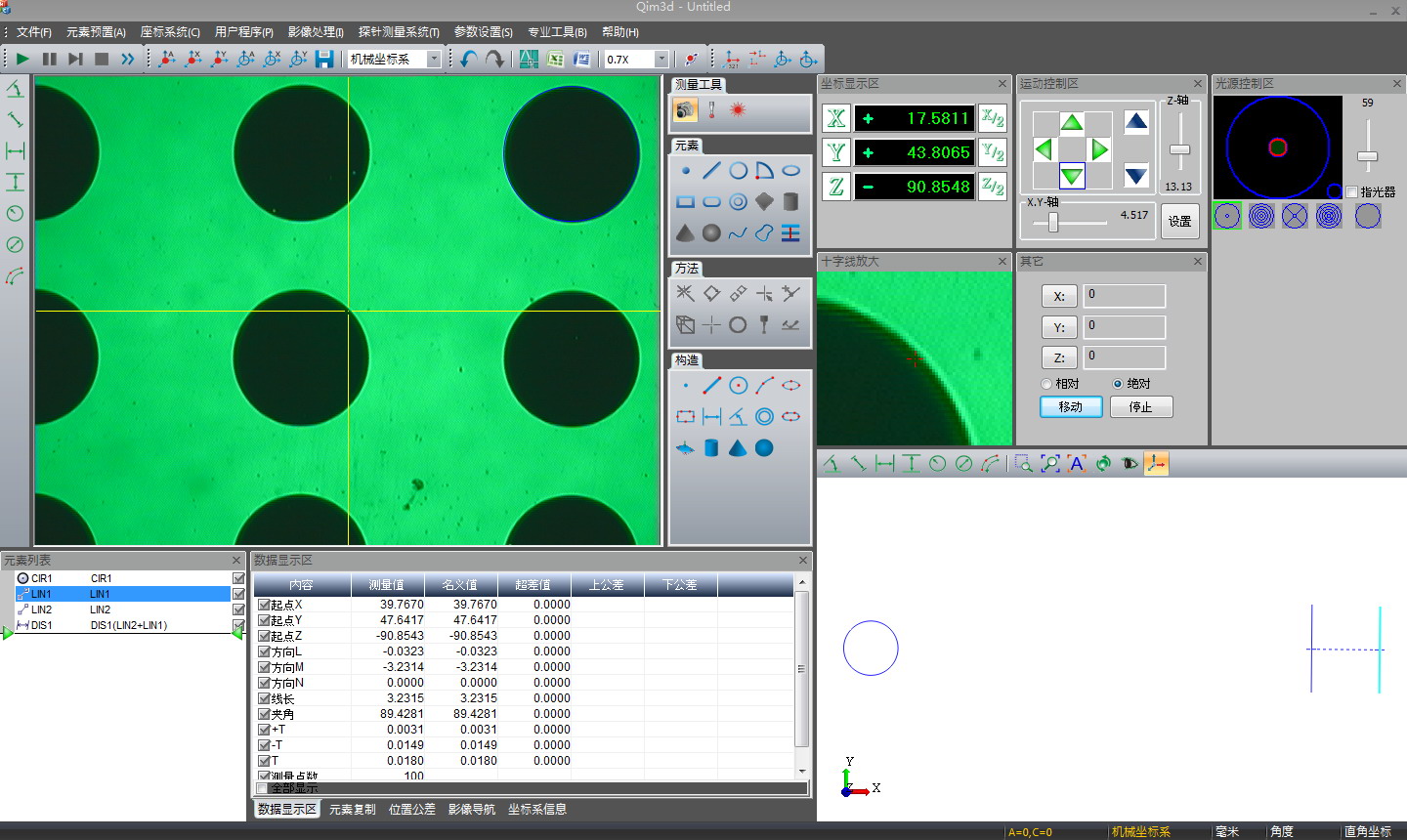

精密圖像測繪儀測量軟件簡介：
繪圖功能：可以繪制點，線，圓，圓弧，樣條曲線，垂直線，平行線等，并將圖形輸入到AutoCAD中以實現逆向工程，從而獲得1：1工程圖。

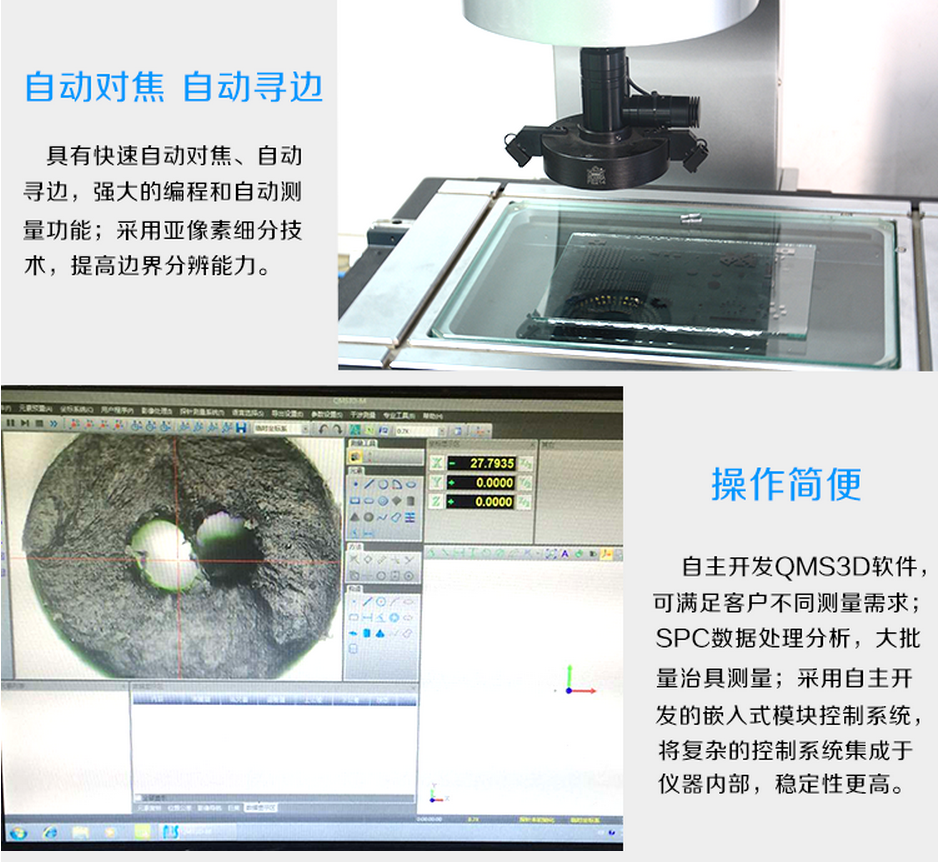

自動測量和制圖：自動測量和制圖，例如圓形，橢圓形，直線，弧形和其他圖形。具有自動尋邊，自動捕捉，自動繪制，自動去毛刺等功能，減少人為錯誤。
測量注釋：它可以測量工件表面的任何幾何尺寸，角度，寬度，直徑，半徑，中心距離以及其他不同高度的尺寸，并且這些尺寸可以在實時圖像中標記出來。
SPC統計分析軟件：提供一系列控制圖和各種類型的圖表示方法，使質量控制更加方便，大大提高了質量管理的效率。
報告功能：用戶可以輕松地將測量結果輸出到WORD，EXCEL，自動生成檢查報告，并自動更改超出公差值的顏色，特別適合批量檢查。
鳥瞰圖功能：您可以查看工件的整體圖形以及與每種尺寸對應的編號，直觀地反映當前的繪圖位置，并且可以隨意移動和縮放工件圖。
實時比較：可以將標準DXF工程圖傳輸?shù)綔y量軟件中并與工件進行比較，從而快速檢測工程圖與實際工件之間的間隙，適用于檢測更復雜的工件
拍攝功能：當前圖像和標記的尺寸可以同時以JPEG或BMP格式拍攝和存檔，并且可以調整到測量軟件以與實際工件進行比較。
光學玻璃：光學玻璃是國家計量局檢驗的標準零件。它可以測試X和Y軸的垂直度，設置比例，并使測量的數據與實際情況相符。
客戶坐標：在測量過程中無需對準工件或夾具的位置。用戶可以根據自己的需要設置客戶坐標（工件坐標）影像測量儀，方便，省時，提高工作效率。
精密圖像映射儀的特點
VMS系列經濟型基于圖像的精密測繪儀器結合了傳統的光學和數字技術以及強大的軟件功能。它可以將以前用肉眼在傳統顯微鏡下觀察到的圖像數字化，并將其存儲在計算機中。進行各種測量和繪制圖形后，您可以將獲得的數據存儲在計算機中，以備將來存儲或發送電子郵件。該儀器適用于所有應用領域，以進行兩坐標測量，例如質量檢查，工程開發，制圖和其他用途。它廣泛用于機械，模具，工具，塑料，電子和儀表等行業。
變焦鏡筒：使用光學變焦物鏡，光學放大倍率0. 7X?4.5X，總視頻放大倍率：40X?400X，可以根據客戶要求選擇不同的放大倍率。
相機：配備低照度SONY移動1/3“彩色CCD相機，圖像表面紋理清晰，輪廓清晰，確保了高質量的測量圖像。
底座：儀器的底座由高精度天然花崗巖制成，穩定性高，硬度高，不易變形。
光柵尺：儀器平臺裝有高精度光柵尺（X，Y，Z三軸），分辨率為0. 001mm。 Z軸可通過二次聚焦來測量凹槽和盲孔的深度。
光源：長壽命LED環形冷光源（表面光和底部光）用于使工件表面均勻照明，邊緣清晰且亮度可調。
指導：雙層工作平臺設計，配備高精度滾動導軌，精度高，移動平穩，方便。
螺桿：X和Y軸工作臺均采用無齒光滑桿摩擦傳動，避免了螺桿傳動的反沖，大大提高了靈敏度，還可以切換為快速運動以提高工作效率。
銷售服務：
品味創新為用戶提供了更安全，更親密，更及時，更有效的服務。 “服務至上，客戶至上”一直是拼植創意的宗旨。我們完善的服務使用戶無需擔心測量和測試。
在簽訂合同之前，我們公司將派項目經理與用戶一起制定產品測試計劃。
1、我們公司將派遣業務和技術人員，以確定用戶的技術需求。
2、與技術專家討論后，確定用戶的產品測試解決方案。
3、可以根據用戶需求安排用戶站點訪問和演示。
