快速一鍵式測量儀二維成像儀檢測尺寸圖像測量儀廠家直銷

我們公司致力于打造價格合理的探測器品牌

提醒：從某種意義上說，視頻測量儀器是非標準儀器。被測項目和精度要求不同，需要使用的硬件配置也不同。價格差異也很大。您所需的配置可能低于上述報價或高于以上報價。您可以預約將儀器帶到公司免費樣品和測試機。謝謝您的支持！

一、一鍵快速測量儀器的優點

1、任意放置產品，不需要固定裝置；

2、減少人為錯誤，軟件自動匹配模板；

3、自動輸出SPC分析報告，可以輸出CA，CPK，PP值和控制圖；

4、數據自動存儲在數據庫中，并且具有可追溯性（檢查產品檢查日期和操作員）

5、該軟件自動識別輪廓曲線，高點，低點，R角，直線度，平面度和其他幾何公差。

6、配備高清CCD 500萬像素圖像傳感器； Gige千兆以太網（傳輸速率：1G / S）；

7、大視野的雙面遠心鏡頭；

8、配備遠心光傳輸+四區落差程序控制系統；

二、成像儀快速一鍵式測量儀二維成像儀測量尺寸圖像測量儀軟件功能介紹

1、基本測量功能：點，線，圓，弧，樣條曲線，多點線，多段弧，R角，點云，點識別，圓選擇。

2、標記功能：對齊，垂直和水平，角度，半徑，直徑，面積，圓周標記，螺距直徑，批標記。

3、的形狀是公差：直線度，圓度，對稱性，垂直度，位置和平行度。

4、命令構造：中心線，等分線，切點，高點，低點，卡尺，中心點，頂點線。

5、軟件權限設置：字體修改，識別模式，公差設置，操作員管理，程序修改權限。

6、報告功能：SPC分析報告（CPCCACPPP）值，過程能力分析，X控制圖，R控制圖。

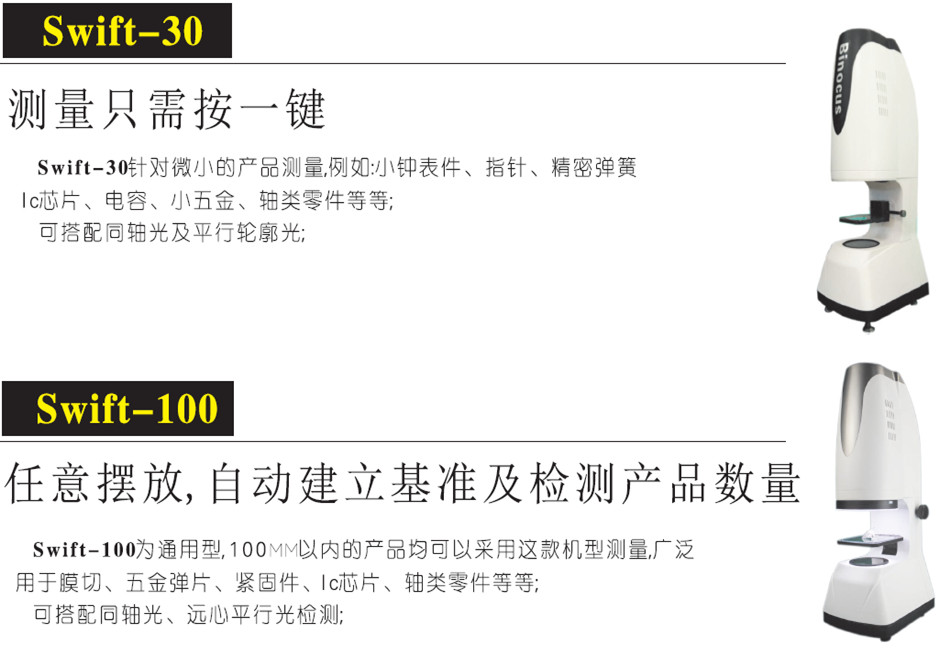

三、產品規格

四、技術參數

五、成像儀快速一鍵式測量儀二維成像儀測量尺寸成像儀的典型應用

三、產品功能：

1、實現快速一鍵式測量軟件以自動匹配模板；傻瓜般的簡單操作，您可以設置任何快捷鍵，輕按該快捷鍵即可輕松完成對大量數據的檢測。

2、不需要校正工件。在寬視角模式下，它可以自動捕獲諸如圓形，直線和圓弧之類的測量區域，并且可以輕松標記尺寸。

3、大視場測量鏡頭，直徑視距范圍：30mm / 65mm / 80mm / 100m和其他規格。

4、該軟件自動將輪廓曲線，高點，低點，R角，直線度，圓度一鍵測量儀，平行度等識別為公差。

5、測量精度：0.1微米級數據采集，標準零件重復精度：±1μm，工件靜態測量精度可以達到±2μm，動態測量也可以達到±5μm。

6、該軟件可以捕獲測量位置的線條一鍵測量儀，并可以自動去除工件的毛刺，從而減少了人工取線的誤差。

7、設備位于30mm的景深范圍內，不受高和低焦距的影響。調整焦距后的產品圖像清晰，無陰影，不失真的高清平面圖，實現了清晰的成像。

8、在可視直徑視場中，當同時測量多個工件時，可以將它們放置在沒有固定裝置的任何位置。該軟件可以自動識別坐標并實現自動捕獲和測量。

9、自動輸出SPC分析報告，可以輸出CA，CPK，PP值和控制圖；

10、機器的高效率：效率遠遠超過了10多個普通二維元素同時運行的效率。
