VMS-5040H自動圖像測量?jī)x，光學三維測量?jī)x軟件功能

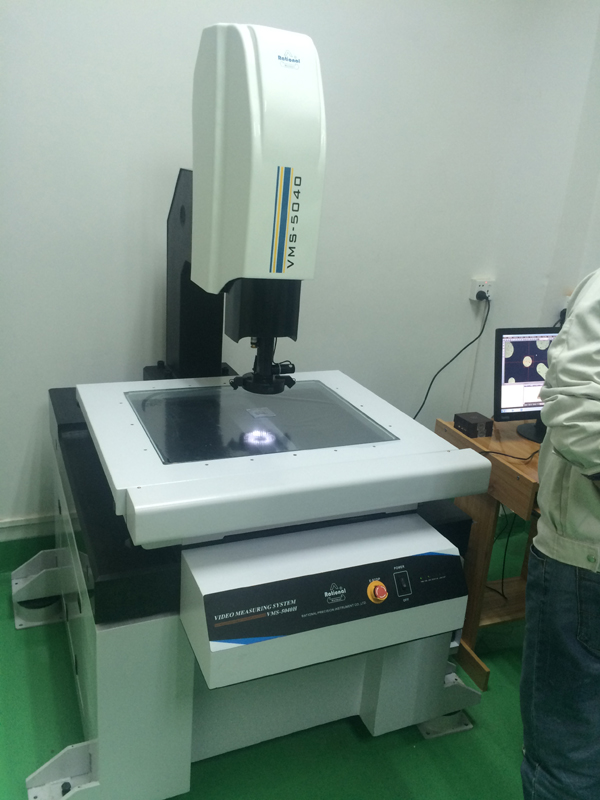

[產品名稱]：VMS-5040H自動圖像測量?jī)x

[產品規格]：vms-5040H自動圖像測量?jī)x，數控二維測量?jī)x，三維圖像檢測儀

[詳細信息]

技術概述

1.產品功能

?具有快速對焦，自動尋邊，強大的編程和自動測量功能

?采用亞像素細分技術，提高圖像邊界分辨率能力

?操縱桿/鼠標操作，方便易用

?可編程恒流驅動八區表面冷光源，可適應復雜的工件測量

?激光指示器指示測量位置，方便快捷地定位

?在線SPC數據處理與分析，夾具測量功能

?三軸伺服控制，定位精度高自動測量設備，速度快，XY速度可達200??mm / s，運行穩定

?自主開發的嵌入式模塊控制系統，將復雜的控制系統集成到儀器內部，具有更高的穩定性

?采用花崗巖底座，性能穩定，不易變形

?可選的MCP簡單探頭可用于簡單的三維測量

?可選的自動縮放功能可以在多個放大倍率下實現有效測量

2.規格參數

儀器型號VMS-5040H工作臺玻璃工作臺尺寸570 * 470運動行程500 * 400儀器重量1000尺寸1270 * 1150 * 1860 Z軸升降行程200 mmX，Y， Z數字顯示分辨率0.5μm，工作距離92 mm X，Y坐標指示誤差（3 + L / 75)μm（L為測量長度，單位：mm）視頻系統攝像機彩色CCD變焦鏡頭放大倍率0. 7X—4.5X物場視野1 1. 1mm?1. 7mm視頻放大率23.5X?148X光源系統面光源和透射光源均使用LED，亮度可調

測量軟件功能的詳細說明

（[1)元素測量：

可以直接測量10種元素（點，線自動測量設備，圓，圓弧，橢圓，矩形，凹槽，環，距離，角度）。

功能：

a。被測元素有很多類型。除了六個基本幾何元素之外，還存在組合的幾何元素（凹槽）和關聯的幾何元素（距離和角度）。

b。用戶最感興趣的距離和角度元素可以當作測量元素（可以通過測量直接獲得所需的結果），也可以當作結構元素（靈活多樣的構造方法，極其強大的構造功能），從而增加了尋找距離和角度的靈活性和便利性。

c。多種測量方法（自動找邊，比較測量，局部變焦點獲取，十字線找邊測量）可以滿足用戶的不同需求，大大提高了使用的便利性。當使用特殊工件進行自動查找時如果無法完成邊緣，則可以通過對比度測量和局部變焦點測量來解決。

（[2)元素結構：

強大的元素結構功能。 QMS3D元素構造提供了12種構造方法（[提取]，[翻譯]，[組合]，[平行]，[垂直]，[鏡像]，[對稱]，[旋轉]，[相交]，[切線]，[平均] ]）構造10種幾何元素。 QMS3D元素結構使用戶可以輕松應對一些難以測量的元素，從而提高工作效率。

QMS3D構造元素按元素類型定向。當有多個施工結果時，將提供各種施工結果供用戶選擇。

（[3)測量結果

測量結果信息非常豐富。用戶可以選擇他們感興趣的內容來顯示或報告。測量結果可以保存在DXF文件中，并與AutoCAD中的工程圖進行比較。

（[4)坐標系：

可以建立機床坐標系和工件坐標系，可以實現各坐標系的坐標變換；可以容易地實現直角坐標系和極坐標系之間的相互轉換?？梢詫?shí)現每個工件坐標系的存儲和調用。

（[5)用戶程序：

不受限制的用戶程序記錄，編輯，插入，刪除，保存和調出功能。具有創建用戶程序，復制和旋轉的能力，從而可以有效地測量具有規則像素排列的工件，并大大增加了記錄用戶程序的時間。

QMS3D使用示教程序模式記錄用戶程序。當用戶測量工件時，將自動記錄工件測量過程，并將記錄的用戶程序保存到計算機中，以便可以打開并重新運行它。

第一個工件坐標系的元素顏色不同于其他，方便用戶查找。

用戶程序斷點設置功能，用戶可以指定在測量某個像素時系統將自動停止，并且用戶可以決定使用哪種方法來測量像素。這對于處理過程中誤差較大的像素來說，測量帶來了極大的便利。

運行用戶程序時，用戶可以選擇是否自動對焦，并且可以設置每個元素。在高倍率下進行測試時，由于零件的加工誤差，每個工件的厚度會有所不同。在檢測過程中通過自動聚焦可以提高測量精度。

在運行用戶程序的過程中，如果未測量到像素，機器將自動停止。用戶可以跳過此步驟，也可以通過手動測量繼續進行測量。

（[6)可編程光源

支持軟件來控制光源。可以控制表面光（可以控制4個環形和4個區域，可以控制完整，環形，區域和分段燈），底部光，同軸光，激光筆。

（[7)自動對焦：

自動聚焦功能。自動對焦功能無需用戶參與即可確保機器能夠自動，準確地找到對焦位置，從而大大避免了傳統手動對焦方法所引起的測量誤差，并大大提高了測量精度的可重復性。

您可以自由選擇聚焦方式：大面積聚焦，小面積聚焦。

（[8)圖形功能：

對于基本幾何元素（縮放，平移，窗口顯示，局部縮放，全屏顯示）具有完整的圖形處理和顯示功能，這使測量結果更加生動，直觀并且易于用戶操作。

（[9)標記功能：

角度，距離，X方向距離，Y方向距離，圓（?。┌霃剑瑘A（?。┲睆胶突￠L(zhǎng)可以直接在繪圖區域和圖像區域的元素圖形上標記出來，因此用戶可以一目了然。

（10)系統錯誤糾正：

該軟件具有系統錯誤糾正功能。目前，可以補償坐標定位系統誤差和垂直系統誤差以及透鏡中心誤差補償。坐標定位系統誤差的補償有線性補償和區域補償兩種方法。

（1 1)公差：

完美的尺寸公差計算能力。

根據國家標準的幾何公差的計算能力，圖表描述了直線的直線度和圓弧的圓度。

位置公差計算包括位置，平行度，垂直度，傾斜度和同心度。

公差超出范圍可以自動發出警報并發出紅色警告。

（1 2)語言轉換：

已經準備了``簡體中文''，``繁體中文''和``英語''三種屏幕對話語言以滿足大多數用戶的需求。系統默認語言與計算器操作系統一致。用戶可以通過“參數設置”在中英文之間切換。

（1 3)報告功能

測量數據可以導出到Excel和自定義報告中。

（1 4)在線SPC報告

測量軟件與SPC軟件無縫連接。測量軟件完成測量后，無需手動輸入即可將數據自動導入SPC數據庫。所有控制極限都在測量軟件中設置。無需再次設置SPC軟件。 ，從而大大提高效率。 SPC提供用于過程和分析的控制圖。提供的控制圖包括：平均總距離控制圖，平均標準偏差控制圖，中值總距離控制圖，單個值和移動平均控制圖，直方圖，cpk轉換圖，規格標準偏差控制圖，過程標準偏差控制圖，標準偏差比較圖，過程建議分析圖等?？梢允褂冒藗€(gè)判斷規則來判斷生成的圖形?？梢詫D表和數據打印并導入Excel。

（15)幫助系統

有一個完整的幫助系統可以提供實時學習。
