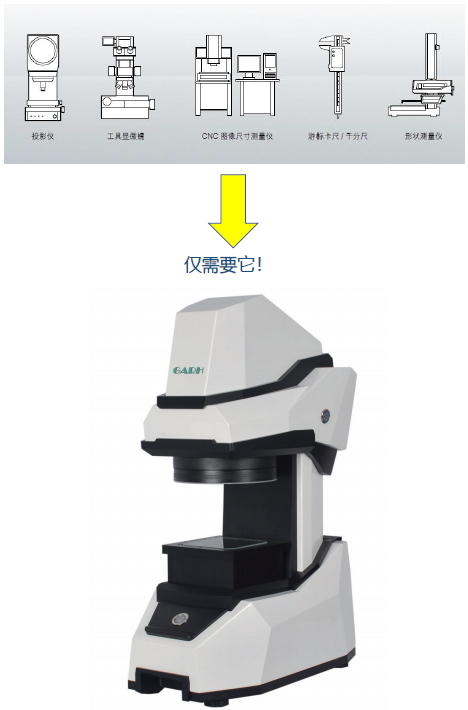

一鍵快速測量儀ORMQ100系列閃光測量儀

一鍵式快速測量系統是我公司在二十多年成像儀器研究的基礎上開發的新一代快速測量系統。它主要廣泛用于機械，電子，模具，注塑，五金，橡膠，低壓電器，磁性材料，精密沖壓，連接器，連接器，端子，手機，家用電器，印刷電路板，醫療設備，鐘，刀等小型產品和零件的快速測量，大視野圖像閃光測量，高精度，全自動，開創了快速測量的新概念。通過遠心成像和智能圖像處理軟件的完美結合，任何繁瑣的測量任務都變得極為簡單。只需將工件放在有效的測量區域中，然后輕輕按下一個鍵，即可立即測量工件的所有二維尺寸。

1.打破了尺寸測量的慣例。

2.大光圈和高景深，可在整個視場中實現清晰的成像，并且超低失真。

3.高分辨率數碼相機。該儀器使用具有1200萬到4300萬像素的高分辨率數碼相機。

4.軟件使用高級20：1子像素圖像邊緣處理。

5.小方塊回歸處理可以自動去除毛刺和異常點，從而將對特征位置的影響降低到較低水平。

6.無需定位即可自動識別工件。

7.高效的批次測量。

測量范圍一次可以測量20,000種以上的尺寸，而100種尺寸的測量時間不到1秒，大大縮短了測量時間，提高了測量效率。

8.任意放置多個工件，自動識別，批量測量。

軟件簡介

完全自主研發，軟件界面簡單，強大，易學；我公司自主研發的畸變校正技術，可確保在各種位置和視角下獲得穩定，準確的測量結果；自主研發的圖像拼接技術，保證了拼接誤差小于0.003mm。

（可以定制特殊軟件功能）

用戶程序：

（一)自動匹配工件，任意放置，一鍵測量。它可以自動搜索匹配并調用用戶程序。您可以選擇框架來創建匹配，選擇多個位置來創建工件匹配，使用測量元素創建匹配，導入CAD建立匹配，可以建立程序組以實現工件多面的測量。

（[二)綜合測量元素：

點，高點，線，高線，圓（中心坐標，半徑，直徑，圓度，圓周，面積，大半徑，小半徑），弧，矩形（中心坐標，長度，寬度，周長）面積），橢圓（中心坐標，長軸，短軸，周長，面積），鍵槽（中心坐標，長度，寬度，周長，面積），導入CAD輪廓掃描比較，輪廓PV，面積比較，氣缸直徑，密封圈（按周長計算半徑，密封圈大半徑，小半徑，厚度），重新計算測量結果（大一鍵測量儀，小，平均值，總和），QR碼識別和條形碼識別。

（[三)注意：

距離，X距離，Y距離，半徑，直徑，角度。

（[四)形狀錯誤評估：

直線度和圓度。

（[五)位置錯誤評估：

平行，垂直，對稱，同心和位置。

（[六)坐標系轉換

可以輕松選擇笛卡爾坐標（X，Y）和極坐標（R，θ）。測量值的基本單位毫米，英寸，密耳可以立即轉換。坐標平移，坐標旋轉并建立工件坐標系。

（[七)測量數據

您可以自定義EXCEL模板并指定輸出單元格。該軟件帶有CPK模板，可以計算均值，最大值，最小值，Cp，Cpkl，Cpku，Cpk。

（[八)其他

1、軟件語言：多語言是可選的，語言包是開放的，可以定義翻譯修改。

2、圖像和繪圖區域是共享的，所見即所得，您可以自定義：顏色，線條寬度，字體大小，背景顏色。

3、聚焦輔助和光線輔助功能可減少人為錯誤。

4、通過/失?。∣K / NG）和警報提示，語音輸出：OK，NG。

5、可以快速掃描輪廓并導出到CAD。

6、可選的IO卡，外部觸發測量和OK NG信號輸出。

（[九)SPC：

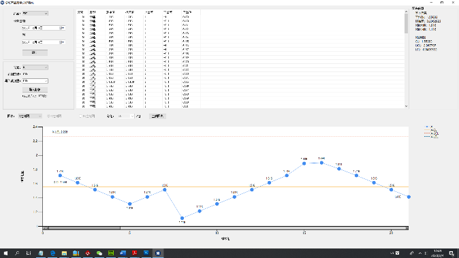

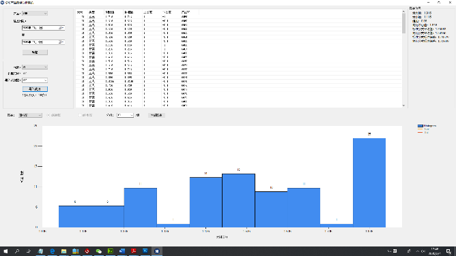

包括：直方圖，Cpk趨勢圖，X控制圖，Xbar-R控制圖，Ximedian-R控制圖，X-Rs控制圖。

一鍵式測量儀的優勢

1、友好的操作，低成本的

提高運營效率，降低人工成本，避免人為錯誤

減少樣品固定，放置，對準，聚焦，調光，運動控制，在視場內自動批處理等，以提高測量效率。

2、操作培訓簡單，使用門檻低，測試效率高，可以節省人工成本

費用

其他測量儀器

一鍵式測量儀

節省培訓費用

學習測量儀器需要很長時間；

只需一個按鈕，任何人都可以測量，并且操作簡單；

擔心失去熟練的測試人員，從而導致“斷開連接”現象；

降低使用成本

限于專業技術人員，工資要求高（5000元/月）；

任何人都可以操作，普通工人可以滿足要求（2500元/月）

測試效率成本

測量需要移動工作臺來拾取特征尺寸，并且所需時間隨著關鍵特征尺寸數量的增加而增加。一個生產車間需要配備5-10臺機器，每臺機器至少要有1-2名熟練的操作員；每年累計運行時間2000小時

無需移動工作臺，固定樣品，重復聚焦并立即測量視野內的所有尺寸，而無需使用閃光燈測試儀，一名普通工人。每年的累計運行時間為100小時

3、測量誤差小。避免操作方法一鍵測量儀，樣品放置，測量順序等人為誤差因素，有效消除人為造成的測量誤差

人為錯誤元素

其他測量儀器

一鍵式測量儀

測量方法

測試人員不熟悉軟件和機器，從而導致測量錯誤

自動存儲并存儲測量方法，確定點的位置，自動校正測試方向，然后自動執行，有效地消除了人為錯誤

測試人員心態的改變很容易導致測量準確性和穩定性出現偏差

自動機械化測量消除了人為錯誤

工作距離和景深較短，需要重復自動聚焦，這可能會導致判斷錯誤和機械誤差。

具有高景深的雙面遠心鏡頭，允許存在標本

有一定的高度差，無需重復聚焦

由于操作習慣，焦點清晰度，取點方法，照明光強度等的不同，不同的測試儀的測量數據也不同。

記憶并自動執行相同的測量模式，取點方法，光學照度等。

樣品放置

位置和方向不同

沒有固定裝置，產品可以任意放置

夾具的移動和取點位置的移動導致坐標原點偏移

軟件會自動調整樣品的位置和方向以進行準確的測量

選取點和測試原語的順序不正確

自動機械化測量
