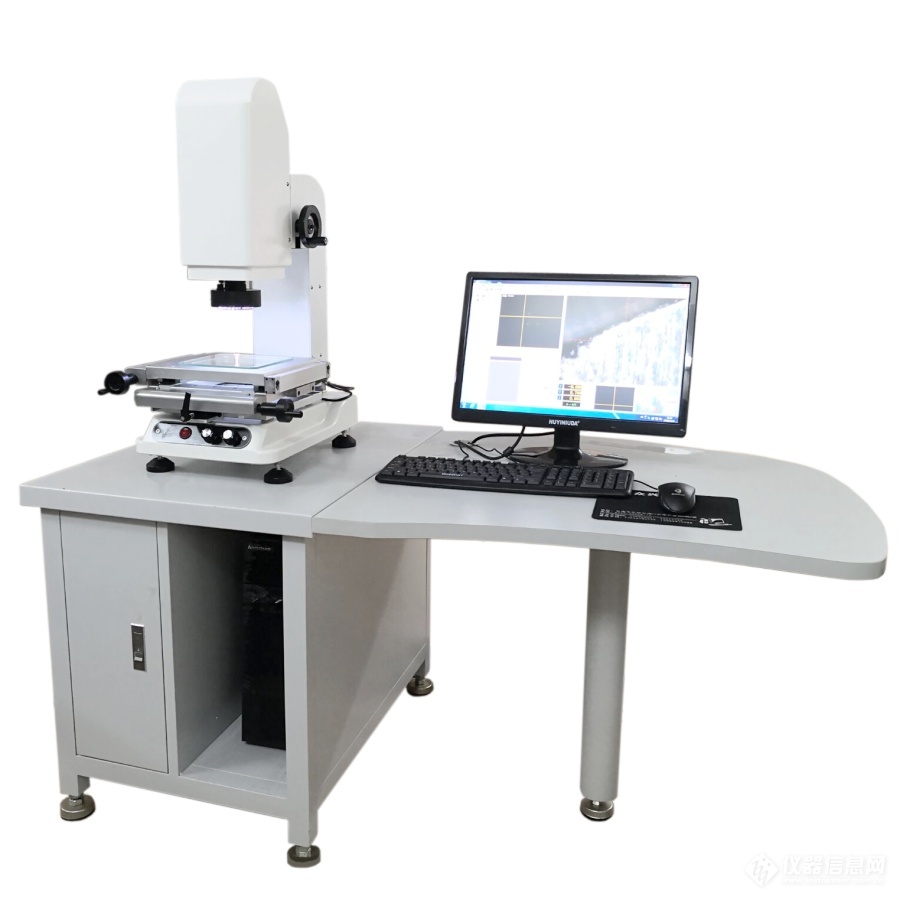

PZ-1010M小圖像測量?jī)x

PZ-1010M小圖像測量?jī)x

Pin Zhi ChuangSi ----編輯

產品簡介：我們的產品廣泛用于LCD面板，導電顆粒，PCB板，TP，TFT，手機配件，精密模具，刀具，齒輪，五金產品，端子，螺釘，彈簧，電子產品，連接器，鐘表，電線，沖壓產品，塑料制品，汽車配件，醫療設備，航空航天，大學，研究所等領域。

一、基本設備參數

l型號：PZ-1010D

l運動行程（X，Y，Z軸毫米）：100×100×75

l工作臺尺寸（W×Dmm）：232×232

l玻璃臺尺寸（W×Dmm）：110×100

l外形尺寸（寬×長×長mm）：300×450×650

l工作距離：90mm

l儀器材料：高精度花崗巖底座+航空鋁制工作臺

lCCD相機：日本Sony Microchip高清晰度彩色CCD相機

lZoom物鏡：0.7X?4.5X光學物鏡，具有可連續改變放大倍率的高精度結構

l視頻總放大倍率：0.5X鏡筒標準配置（20X?115X）1X鏡筒（30X?225X）

（根據客戶要求可選）

l物體側的視場：1 0.6?1.6mm

l數字顯示分辨率：0.001mm

LX影像測量?jī)x，Y坐標測量誤差≤（3 + L / 200）μm，L為測量長度（單位：mm）

l操作方法：手動移動平臺

二、產品功能

l該儀器使用日本Sony芯片的高清彩色CCD相機和連續變焦物鏡作為測量瞄準系統；

l由兩個坐標工作臺，一個電子光柵尺和一個數據處理器組成的數字字符測量和數據處理系統；

采用花崗巖底座+航空鋁制工作臺，外觀簡潔大方；

表面燈由環形LED光源組成，每組由恒流電源驅動，連續可調；

l該儀器具有多種數據處理，顯示影像測量?jī)x，輸入和輸出功能，完全集成了測量和辦公功能；

l該儀器與計算機一起使用。連接計算機后，使用2D圖像測量?jī)x專用軟件對圖形進行測量以進行處理和輸出；

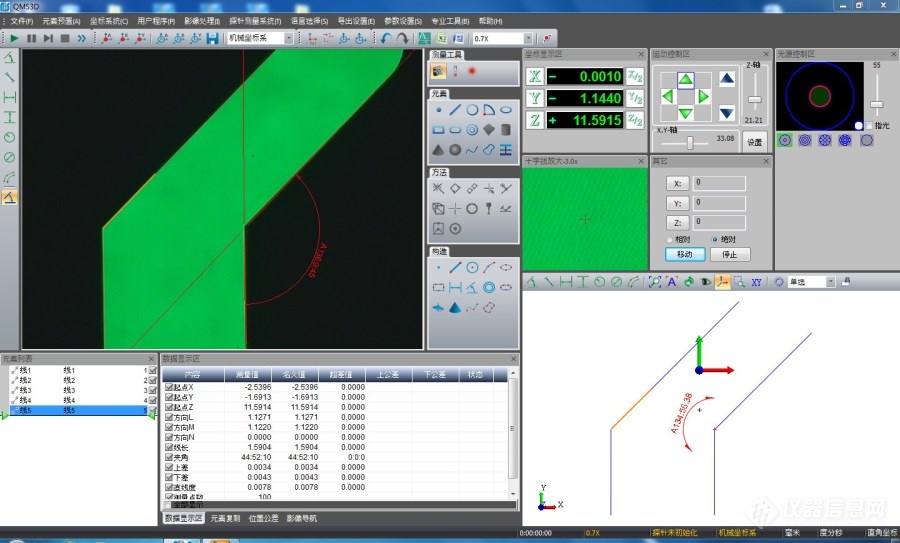

三、測量軟件

l標配2D專用測量軟件，該軟件可以自動找到邊緣，找到直線，選擇圓，自動圓，通過鼠標自動生成圓弧，并測量點，線，圓，圓弧，角度，距離等。 ;

可以測量平面上的任何幾何尺寸（角度，直徑，半徑，點到點的距離，點到線的距離，線到線的距離，線到圓的距離，圓到圓的距離等） ）；

l繪制并輸出到AutoCAD：它可以在實時圖像中描繪工件的實際形狀，繪制方法類似于AutoCAD，繪制的圖形直接輸出到AutoCAD，形成工程圖通過簡單的處理；

l測量數據輸出：可以將測量數據或圖形導入WORD或EXCEL進行報告；

l照片：您可以??拍攝測量繪圖元素和產品的照片，包括標記的尺寸；并將所拍攝的圖片傳輸?shù)綔y(cè)量軟件中進行圖片比較和處理；

l“瀏覽”窗口：您可以觀察工件的完整圖形并具有類似于AutoCAD的縮放功能；

l設置工件坐標：您可以根據客戶自己的需要在圖像中的實際工件上設置工件坐標。有兩個點可以確定X軸，兩個點可以確定Y軸，或者三個點可以確定坐標系。方法；

l具有坐標平移，坐標旋轉和坐標分割功能：

l坐標標注：可以標注工件任意一點的坐標值；

l自動捕獲圖形：打開自動捕獲功能后，測量點，直線，圓和弧可以自動捕獲最清晰的位置；

lPitch標簽：它可以標記從任何點到一條直線的垂直距離，以及任何兩條線之間的垂直距離；

l計算機卡尺：可以測量中心距離或從任何圓到圓的最遠和最近距離；

L角平分線：可以平分任何角度；

l注釋文本：您可以注釋實時圖像中的文本描述；

l輔助功能：軟件中繪制的圖形可以移動，旋轉，復制，刪除，并且可以用作任何線段的平行線和垂直線；

l求交點：找到任意兩條相交線的交點；

l更改圖形類型的顏色：您可以更改任何圖形類型的線型和顏色；

l字體：您可以更改任何標簽文本的大小和顏色；

l提示功能：執行命令操作時，命令行中將出現提示操作，從而加快了操作員的熟悉速度；

l公制轉換：可以在公制和英制之間切換測量值；

lX，Y重置：使用屏幕交叉線將任意點設置為相對原點，并重置X和Y坐標；

l自動兩點測線：無需人工取線，即可在單個屏幕下自動捕捉工件邊緣，減少人眼誤差，提高測量精度；

l自動三點圓：在單個屏幕中，可以自動捕獲工件的半徑和直徑，并可以繪制圖形。無需手動畫圓，減少人眼誤差并提高測量精度；

l自動多點線：自動捕獲工件的邊緣，然后根據工件的邊緣擬合圖形，從而減少了兩點線和人眼的誤差；

l自動多點圓：自動捕獲工件的邊緣，然后擬合工件的孔徑，并繪制圖形，從而減少了三點圓和人眼的誤差；

l自動畫圓：使用鼠標在單個屏幕上框住圖形，您可以快速自動捕獲一個圓。

L形狀和位置公差：它可以測量直線的直線度，圓孔的圓度以及環的內，外圓的圓度和同心度。
