一鍵式快速測量儀
產品功能：
該產品采用高效且準確的圖像處理算法。在自行開發的光學系統下，圖像由高分辨率CCD和遠心鏡頭捕獲，并且軟件系統用于圖像處理和分析，以精確地測量工件的位置。需要大小。該產品顛覆了傳統的測量模式，開創了快速圖像測量的新時代。
僅需一個按鈕，即可立即測量所有尺寸，從而使任何繁瑣的測量任務變得非常容易。一鍵式尺寸測量儀可以大大提高工作效率，節省成本，并為您帶來更大的利潤。

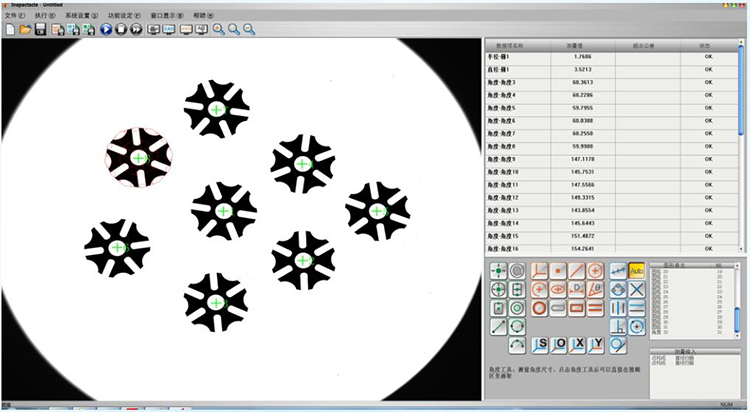

測量所需的唯一操作是將測量對象“放置”在坐標表上，“按下”開始測量按鈕，并立即測量多個尺寸。它不僅可以快速測量單個產品，還可以快速檢測在視場中可以看到的所有相同目標，并同時測量多個工件。
一鍵式測量儀的技術參數
型號
XTH－30M
XTH－60M
XTH－80M
XTH-1715M
相機參數
2/3英寸500萬像素CCD
鏡頭
0.3倍雙邊遠心，工作距離110
0.17側遠心，工作距離110
0.088遠心，工作距離120
0.088遠心，工作距離140
視野
￠ 30
￠ 60
￠ 80
￠ 150
測量精度
±2um
±4um
±5um
±8um
產品重量
25KG
25KG
50KG
65公斤
照明系統
數字并行背光（綠色LED）
軟件
檢查
計算機配置
INTEL15CPU4G內存多合一機器
顯示
21.5英寸液晶顯示器
重復精度
±1um
外部輸出
判斷輸出PASSFAILNULL
工作環境
25℃±2℃60％
測量時間
∠1S
幾何公差
形狀，位置，幾何尺寸
一鍵式軟件功能介紹
1、具有操作簡單，測量范圍廣，穩定性高和測量精度高的特點。
2、可以實現點，線，圓，圓弧一鍵測量儀，距離，橢圓，角度等的圖像測量。
3、對于要測量的相應基本圖元，測量軟件會自動檢測一系列邊緣輪廓點，并使用公司自己的倡議
開發和改進最小二乘法以準確擬合相應的圖元，以獲得最佳的測量結果?？梢院芨?/p>
穩定而準確的測量。
4、有多種獲取分數的方法，以確保在測量過程中獲取更準確的分數。
5、用戶可以自定義測量坐標系。
6、具有相交，等分，垂直，平行和切線的功能，并且只能測量客戶所需的尺寸。
7、支持多種語言：簡體中文，繁體中文，英文，德文。

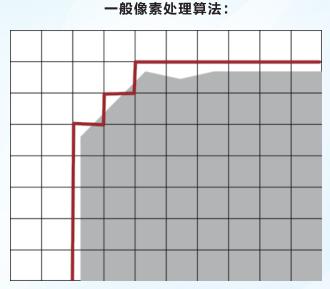

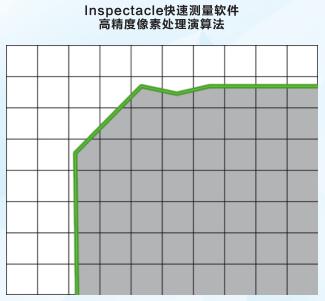

軟件算法
報告輸出格式：支持WORD，EXCEL，TXT格式輸出
SPC功能的詳細說明
可以對一種或多種尺寸進行SPC控制，并且可以在測量后讀取準備的測量數據并及時顯示。 SPC代表統計過程控制。這是提高公司質量管理水平的有效方法，方便質量保證。
或其他部門直接獲取截獲的數據和報告。它可以自動識別指定的測量數據，并自動計算最大，最小，平均偏差，標準偏差，偏移，CaCp，Cpk和其他統計系數，以幫助您完成報告的準備。 SPC可以科學地區分生產過程中的正常變化和異常變化，及時發現異常情況，從而采取措施消除異常，恢復系統穩定性，降低質量成本，提高產品質量。它強調了整個過程的目的。預防和控制。

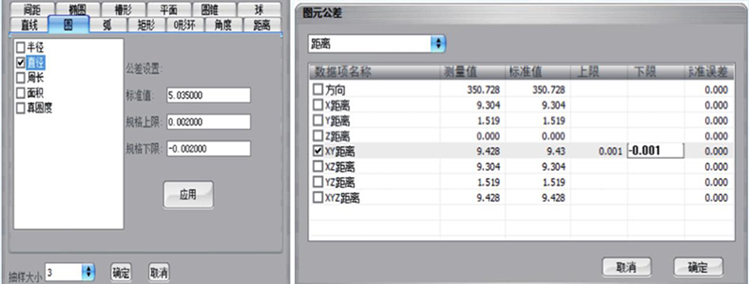

設置公差
用戶可以設置相應尺寸的公差，測量系統可以根據產品的實際測量尺寸和用戶設置的公差自動判斷產品是否合格。如果合格，則提示“通過”，否則提示“下降”。等待測量并提示“ WAIT”。如果未放置任何工件，則會提示“ NULL”。

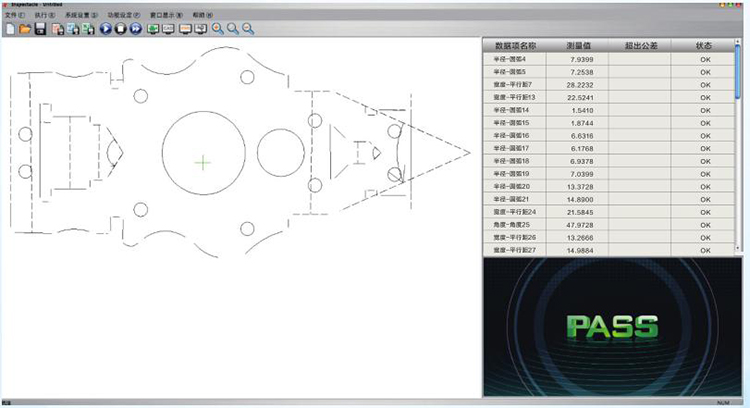

CAD數據應用程序
CAD導入和導出模塊：Dxf文件可以導入到軟件中進行測量，Dxf文件也可以從軟件中導出。軟件功能簡介：
1、找到最高點

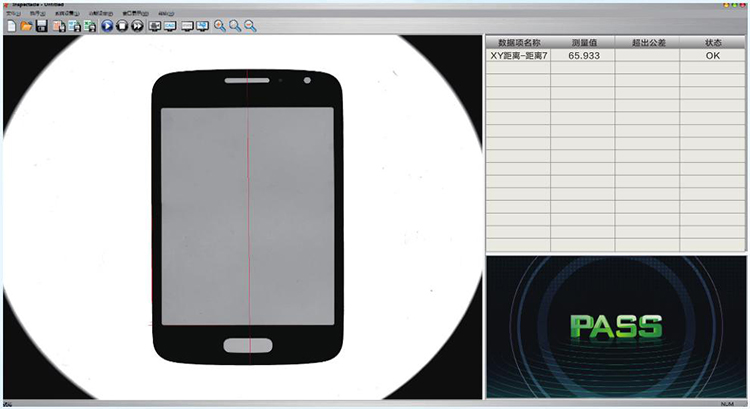

對于許多行業，客戶需要測量相對于特定坐標系中最高點的特定弧線或曲線。最常見的
在手機屏幕玻璃等產品中，如下所示：
對于此類類似產品，客戶需要測量外部尺寸，例如長度，寬度等。例如，客戶需要進行測試
測量從A到B的長度。傳統圖像測量儀的測量方法是將A面視為直線或圓弧，同時將B面對待。
作為一條直線或一條圓弧，然后測量兩條直線或兩條圓弧之間的距離，這種測量方法是當兩端為直線時
在數據準確的情況下，但當兩端為曲線時，測量數據與客戶期望的最高點之間的距離
有很大的不同。
眼鏡測量軟件可以針對這種情況快速測量A面和B面相對于整個塊的相對平坦度
木板的最高點?？蛻羝谕臄?shù)據是這兩點之間的距離。
只需要根據客戶的產品建立工件坐標系，即產品坐標系，軟件即可提供直接找出某個工件的工具
相對于此坐標系的下載區域的最高點。
2、工件比較
用戶可以通過設置上限和下限公差將產品輪廓DXF圖形導入到軟件中以匹配實際產品，
產品概述顯示在視頻區域中。紅色代表產品輪廓的標準圖形，而兩個綠色代表產品輪廓。
根據產品輪廓圖的上下限圖形，您可以直觀地觀察到產品輪廓超出公差的區域。
這是一種非常直觀的方法來測試產品是否合格。
照明方式：
1、透射照明：配備高亮度綠色LED燈，為測量儀提供均勻的平行光。因為燈光
還進行了最佳優化，因此可以為具有寬視場和階梯差的測量對象提供穩定的測量結果。
2、環形落射照明：相機周圍排列有高亮度白色LED?？梢愿鶕?jù)每個測量點更改照片
指定條件并進行最佳設置。
應用行業：
機械，電子，模具，注塑，五金，橡膠，低壓電器，磁性材料，精密五金，精密沖壓，
連接器，連接器，終端，移動電話一鍵測量儀，家用電器，計算機（計算機），液晶電視（LCD），印刷電路
板（電路板，PCB），汽車，醫療設備，鐘表，刀具，儀器等
