日本三豐粗糙度儀

日本三豐粗糙度儀比較表

三豐粗糙度測量?jī)x的介紹表面粗糙度測量?jī)x

對于

，Ra為0.4-0.8μm。當零件的端面精度等級為7時，Ra為0.8-3.2μm。當零件的端面精度等級為8時，Ra為0.8-3.2μm。當零件的端面精度等級為9時，Ra為3.2-6.3μm。當零件端面精度等級為10時，Ra為3.2-6.3μm。 67.如何選擇蝸輪表面粗糙度參數值Ra？答案：

粗輪廓一體機的粗糙度測量?jī)x選用日本三豐粗糙度測量?jī)x。武漢刀劍貿易有限公司是三豐的國家授權代理商，主要為華東和華北地區的最終客戶提供精密測試解決方案，在汽車零件，精密加工，模具制造，軸承，電子，光纖，電纜等行業。專業，敬業的服務團隊，嚴謹務實的服務理念，求真誠實的服務精神已被客戶廣泛認可。信任。

對于大多數涉及滑動接觸的表面來說，表面粗糙度非常重要。諸如原始磨損率和連續光滑度的特性等因素在很大程度上取決于該特性。該表面也是所謂的承重表面，必須對其粗糙度進行標記，以確保其適合原始用途。

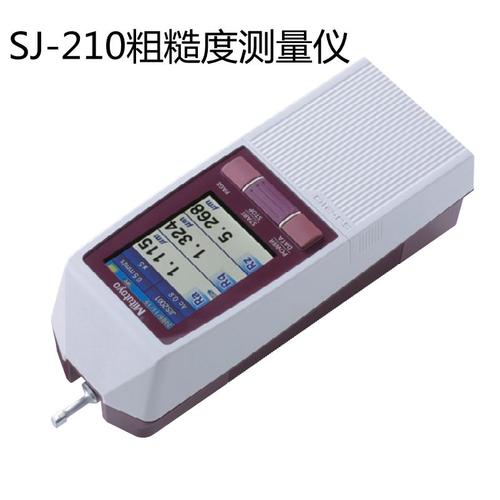

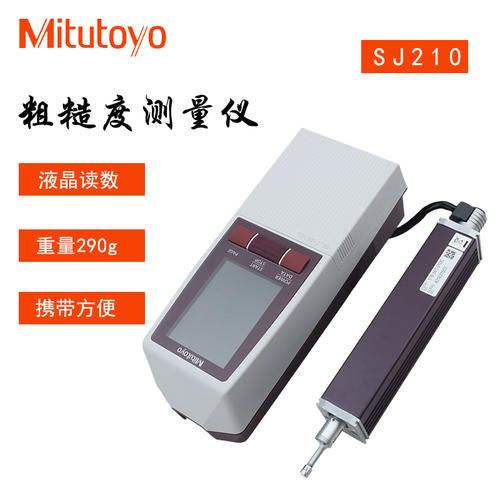

粗糙度測量?jī)x（日本三豐的SJ-210、）是一種日常生活中常用的便攜式表面粗糙度儀。具有攜帶方便，操作簡單，測量精度高的特點。其探測器的測量范圍為350μm（-200μm?+150μm）。它主要用于快速測量物體的表面粗糙度（包括劃痕深度）。下面主要介紹表面粗糙度測量?jī)x的基本原理和實際應用。

當晶粒精度等級為5時，Ra為0.8μm。當粗齒普通螺紋的精度等級為6時，Ra為1.6-3.2μm。細牙普通螺紋的精度等級為4時，Ra為0.2-0.4μm。細牙普通螺紋的精度等級為5時，Ra為0.8μm。細牙普通螺紋的精度等級為6時，Ra為1.6-3.2μm。 64.如何選擇粘結表面粗糙度參數Ra的值？回答

Mitutoyo粗糙度儀SV3100粗糙度儀選用日本的Mitutoyo粗糙度儀。武漢刀劍貿易有限公司是三豐的國家授權代理商，主要為華東和華北解決方案的最終客戶提供精密測試，在汽車零件，精密加工，模具制造，軸承，電子，光纖，電纜等行業，專業，敬業的服務團隊，嚴謹務實的服務理念，求真誠實的服務精神已得到客戶的認可和信任。

一、粗糙度測量?jī)x的組成

測量?jī)x器主要包括：儀器主體，驅動檢測器，測量探針臂，電源，數據線等。

二、粗糙度測量?jī)x測量的組成原理

測量?jī)x器***的主要組件是探頭臂（感應傳感器）。金剛石測針刀安裝在傳感器測量桿的一端。測針尖端的曲率半徑很小。在測量期間，將測針?lè)胖迷诠ぜ稀１粶y(cè)表面垂直接觸，驅動器用于以一定速度拖動傳感器。由于被測表面輪廓的峰谷，當在被測表面上滑動時，觸摸將上下移動。這種運動使磁芯通過支點同步地上下移動，從而使圍繞磁芯的兩個差分電感線圈的電感發生變化。傳感器的線圈和測量電路直接連接到天平橋。線圈電感的變化使電橋失去平衡，因此它輸出的信號與觸控筆的上下位移成比例，并且弱電通過電子設備傳輸。在放大檢測變化和對相位敏感的檢測后，將獲得一個可以指示測針位移的大小和方向的信號。之后，在儀器自動計算后，可以直接從指標表中讀取與表面粗糙度有關的參數值（如Ra，Ry，Rz，Rt，Rp，Rq等）。

表面上的腐蝕性氣體或液體易于積聚并滲入零件的表層，從而加劇了腐蝕。因此，在腐蝕性氣體或液體條件下工作的零件表面的Ra值應小。 99.選擇表面粗糙度對金屬表面涂層的質量有什么影響？答：在工件上鍍鋅，鉻和銅后，表面微觀不平度的深度比鍍前大了一倍，而在鍍鎳后，表面微不平的深度減少了一半。而且因?yàn)榇植诘谋砻婵梢晕諊娡康慕饘賹?/p>

粗糙度儀參數粗糙度儀選用日本三豐粗糙度儀。武漢刀劍貿易有限公司是三豐的國家授權代理商，主要為華東和華北地區的最終客戶提供精密測試解決方案，在汽車零件，精密加工，模具制造，軸承，電子，光纖，電纜等行業。專業，敬業的服務團隊自動測量設備，嚴謹務實的服務理念，求真誠實的服務精神已得到客戶的廣泛認可。信任。

重要的常用參數簡介：

Ra（評估曲線的算術平均偏差）：采樣長度中縱坐標值Z（x）***的算術平均值。

Rq（評估曲線的均方根偏差）：采樣長度中縱坐標值Z（x）的均方根值。

Rz（輪廓的最大高度）：采樣長度內最大輪廓峰高度Zp和最大輪廓谷深度Zv之和的高度。

Rt（輪廓的總高度）：在評估長度內，最大輪廓峰高Zp和最大輪廓谷深度Zv之和。

三、粗糙度測量?jī)x的使用方法

1、安裝：

在使用儀器之前，請先安裝驅動探針臂（探針臂有4個插針，兩個公插針和兩個母插針）。在安裝過程中請注意插頭的方向，以免損壞工具。根據實際情況，可以選擇安裝數據擴展電纜。

注意：

a）要安裝和卸下驅動器探針臂，請先關閉電源。接通電源進行安裝或拆卸，可能會損壞儀器。

b）在安裝和拆卸驅動器探針臂時，應在操作之前將驅動器設置到原點位置。如果驅動器探針臂不在原點位置，不僅安裝和拆卸困難，還會損壞儀器

c）儀器的電源開關不是同一把鑰匙。在關機狀態下，同時按下電源和開始按鈕以縮回探針臂。

2、使用測試儀

如果測量劃痕，請?jiān)谑褂们皺z查默認的測量條件是否為Rt（顯示為Rt）（您可以通過按Enter / Menu按鈕修改測量條件）。使用時，將測試儀器按在要測量的物體表面上。開始按壓后自動測量設備，探頭將自動擴展到最大長度，然后緩慢縮回以開始測量。當它穿過物體的表面時，將測量物體的表面粗糙度（例如劃痕的深度）。

注：Rt：輪廓峰和谷的總高度（在評估長度內，輪廓最大峰高與輪廓最大谷深之和）。

在實際工作中，表面粗糙度測量?jī)x是非常常用的測量?jī)x，尤其是在劃痕深度的測量中。在整個測量過程中，儀器顯示屏將自動繪制測試曲線，并且在測試完成后將自動彈出深度測量結果（您可以通過PAGE按鈕切換所需的參數或曲線）。單位為微米。 （1mm = 1000微米）

四、摘要

在實際使用中，請密切注意儀器和被測物體的表面，以保持穩定性。對于刮擦，應捕獲多個測試點并取最大值。此外，測量?jī)x器的探針臂很容易損壞，因此請仔細閱讀并仔細閱讀預防措施。

10。所謂的輪廓算術平均中心線是什么？答：輪廓的算術平均中線是將實際輪廓在采樣長度內劃分為上下部分，并使上下區域相等的線。 11.基本評估參數是什么？答：這三個高度參數是基本的評估參數，即輪廓的算術平均偏差（Ra），微觀不平度的十點高度（Rz）和輪廓的最大高度（Ry）；其他三個是附加的評估參數，即輪廓微觀不平度的平均距離（Sm），輪廓的單個峰的平均距離（S）和輪廓支撐長度的比率（tP）。 12.什么是輪廓的算術平均偏差（Ra）？答：在采樣長度內，是從測量輪廓上的每個點到輪廓中心線的距離***的算術平均值。 Ra值越大，表面越粗糙。 Ra可以客觀地反映出所測輪廓的幾何特征?？梢允褂秒妱?dòng)輪廓儀直接測量Ra值，但不夠直觀。

Mitutoyo粗糙度儀SV3100日本Mitutoyo粗糙度測量?jī)x，武漢道建貿易有限公司是Mitutoyo的國家授權代理商，主要為華東和華北地區的最終客戶提供精密測試解決方案。零件，精密加工，模具制造，軸承，電子，光纖，電纜等行業擁有廣泛的業績，專業而敬業的服務團隊，嚴謹務實的服務理念，求實誠實的服務精神已被客戶廣泛認可和信賴。

日本的Mitutoyo是世界領先的精密測量?jī)x器制造商。其優勢產品包括精密的小型測量工具，例如千分尺，卡尺和數字儀表，以及大規模檢查，例如輪廓儀，粗糙度儀，圓度儀和坐標測量機。設備。 Mitutoyo擁有80年的工廠制造經驗，ISO / IEC高級國際質量認證以及遍布世界各地的校準實驗室，從而創造了三豐公司世界上最精確的測量質量。

武漢道健貿易有限公司是日本三豐的國家授權代理商。它主要為華東和華北的最終客戶提供精密測試解決方案。它專業從事汽車零件，精密加工，模具制造，軸承，電子，光纖，電纜等行業，具有廣泛的業績，專業而敬業的服務團隊，嚴謹務實的服務理念，求真誠實的服務精神已經廣泛被客戶認可和信賴。歡迎來電咨詢！
