圖像測量?jī)x，自動圖像儀，二維投影儀，包括安裝和調試
產品簡介：

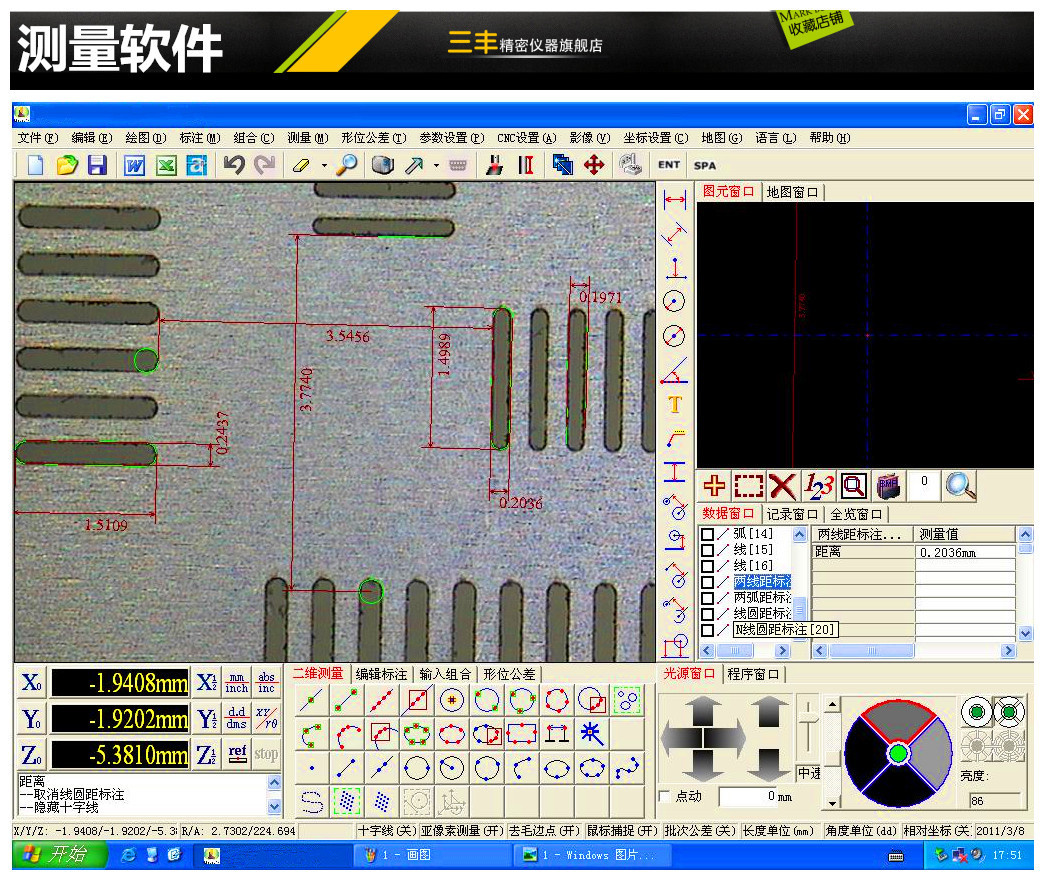

VMS系列光學圖像測量?jī)x是我公司推出的經濟型2D光學圖像測量?jī)x。它采用高清彩色CCD，采用我公司自主開發的MCINS手動版本測量軟件，具有基本的點和線?；镜臏y(cè)量功能，例如圓，距離，角度和多坐標功能可以滿足基本的二維測量要求；另外，可以將測量數據輸入到EXCEL，WORD，TXT中，或者將測量圖形輸出到DXF文件中進行CAD設計。
性能特征：
1.花崗巖底座變形了。
2.X和Y軸都裝有用于定位的光柵尺。
3.鏡頭：0.7X-4.5X連續變焦鏡頭。
4.LED冷光源（表面光和輪廓光）可避免工件的熱變形。
5.MCINS手冊版本軟件。
特定型號
JTVMS-1510
JTVMS-2010
JTVMS-2515
JTVMS-3020
JTVMS-4030
JTVMS-5030
（X / Y / Z軸）測量行程（毫米）
150 * 100 * 175
200 * 100 * 175
250 * 150 * 175
300 * 200 * 175
400 * 300 * 175
500 * 300 * 175
整機尺寸
540x560x850
540x560x850
760x600x900
760x600x900
970x670x940
970x770x940
機座材料
花崗巖
照明系統
LED用于面光源和透射光源，亮度可調
CCD
430,000像素原始彩色CCD
X，Y軸測量精度
（3 + L / 200）um
放大倍率
Step Zoom光學放大倍率：0.7-4.5X，圖像放大倍數：28--180X
光學尺分辨率
1 um
重復性
2 um
操作方法
手冊
電源
110 / 220V
適當?shù)臏囟群蜐穸?/p>
溫度：19°--24°，濕度：45％-75％
保修期
1年
1：幾何元素測量
它可以測量15種幾何元素（點，線，平面，圓，弧，橢圓，矩形，鍵槽，環，圓柱體，圓錐，球體，開放曲線，閉合曲線和焦平面），并且可以測量高度，還可以預設基本的幾何元素。
功能：
（1)：根據實際測量需要，可以選擇接觸式測量-探針測量，或非接觸式測量-圖像測量。
（2)：多種測量方法：智能邊緣查找，整體采樣點，多節采樣點，鼠標采樣點，相鄰采樣點，交叉線采樣點，放大率采樣點，比較采樣點，探針采樣點;
2：幾何元素構造
強大的幾何元素構造功能，可以構造二維和三維幾何元素；
功能：
（1)：可以構造各種元素：點，線，圓，圓弧，橢圓，矩形，距離，角度，環，鍵槽，平面，圓柱體，圓錐和球；
（2)：多種構造方法：提取方法，相交方法，垂直方法，平行方法，切線方法，對稱方法，鏡像方法等；
3：坐標系
可以建立機械坐標系和工件坐標系，可以實現每個坐標系的坐標轉換，可以方便地實現直角坐標系和極坐標系之間的相互轉換，并可以存儲和使用可以實現每個工件坐標系的坐標。您可以建立二維坐標或三維坐標；
4：用戶程序
不受限制的用戶程序記錄，編輯，保存和調用功能。 QMS3D-M用戶程序可以記錄和編輯所有用戶操作，實現復印測量，并大大提高測量效率。
簡單的用戶程序教學方法，可復制教學步驟，強大的可視化編輯功能，方便批量檢查。
QMS3D-M使用示教程序方法記錄用戶程序。當用戶測量工件時，系統會自動記錄工件測量的用戶程序，并將記錄的用戶程序保存到計算機中以重新打開并再次運行。
5：對焦輔助
可以通過輔助對焦來改善手動對焦，使圖像質量更好，并為改進測量提供保證。
6：圖形功能
具有完整的圖形處理和顯示功能（縮放，平移，窗口顯示，局部縮放，全屏顯示），使測量結果更加生動，直觀并且易于用戶操作。
7：標記功能

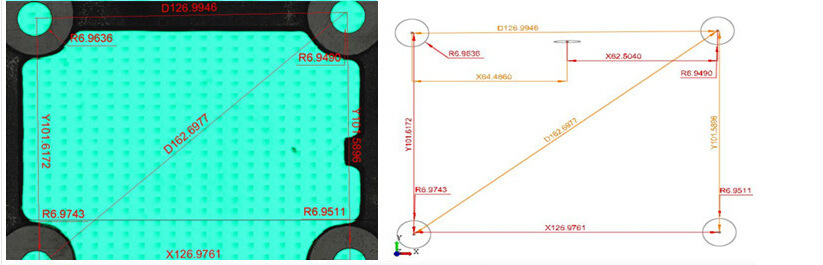

角度，距離，X方向距離，Y方向距離，圓（?。┌霃?，圓（弧）直徑和弧長可以直接在繪圖區域和圖像區域的元素圖形上標記出來，因此用戶可以一目了然。
8：誤差補償
該軟件具有系統錯誤和鏡頭中心補償功能。目前，它可以補償坐標定位系統誤差和垂直度系統誤差。坐標定位系統誤差的補償有“線性補償”和“截面補償”兩種方法。鏡頭中心補償是在不同放大倍率下進行鏡頭中心偏移補償；
9：公差：
完美的尺寸公差計算能力。
具有按照國家標準計算形狀和位置公差的能力，可以用圖形描述直線的直線度，圓和圓弧的圓度以及平面的平整度。
位置公差計算包括位置，平行度，垂直度，傾斜度，同心度，同心度和對稱性。
10：報告功能
可以將測量數據導出到默認Excel，自定義Excel，Word，SPC等。
11：探針管理系統
探針管理系統包括標準創建，探針校準，探針管理操作和探針系統管理功能；
12：傳感器同步
傳感器同步包括：探針和圖像同步以及激光移位器和圖像同步；
13：語言轉換
“簡體中文”，“繁體中文”和“英語”三種屏幕對話語言已經準備就緒，可以滿足大多數用戶的需求。
