一體式汽車零部件自動檢查工具的制造方法

本實用新型涉及一種汽車零件自動檢查工具，尤其涉及一種自動檢測強度和位置長度的汽車零件整體自動檢查工具。

背景技術：

隨著當前技術的飛速發展，國內汽車工業正朝著個性化和多元化的方向發展。產品的類型也是易變的，并且對產品各個部分的要求正在逐漸增加。為了滿足這些要求，制定了批生產方法和生產后檢驗管理方法。

如今，某些壓鑄零件需要在加工完成后和安裝之前進行例行檢查，例如零件在不同位置的位置，強度，長度和輪廓。只有符合客戶要求的零件才能得到保證。安裝后，可以保證使用的可靠性和安全性。

目前，市場上的檢驗工具測量方法相對單一，無法滿足客戶對集成檢驗技術的不同尺寸要求的要求，導致零件檢驗效率非常低，而多次夾緊測量也增加了零件的檢查精度認知錯誤。

因此，特別需要一種用于汽車零件的整體自動檢查工具來解決上述現有問題。

技術實現要素：

本實用新型的目的是提供一種用于汽車零件的整體自動檢查工具，鑒于現有技術的不足，可以在短時間內完成檢查，并有效地提高了檢查效率。

本實用新型解決的技術問題可以通過以下技術方案來解決：

一種用于汽車零件的全自動檢查工具，其特征在于，它包括一個裝置平臺，在該裝置平臺上布置有零件輪廓檢測組件，并且該零件輪廓檢測組件布置在一側。零件位置和長度檢測組件位于零件輪廓檢測組件的下部。零件輪廓檢測組件分別與零件強度檢測組件連接，零件位置和長度與檢測組件相連。

在本發明的一個實施例中，零件輪廓檢測組件包括布置在設備平臺上的安裝平臺，并且該安裝平臺設置有根據零件的輪廓位置分布的多個限制塊。平臺上分別設有用于與零件強度檢測組件以及零件位置和長度檢測組件連通的通道。

在本發明的實施例中，部件強度檢測組件包括水平移動的驅動裝置和布置在驅動裝置的前端處的沖擊柱，并且沖擊柱的前端延伸到部件輪廓檢測中組件安裝平臺并觸摸部件。

在本發明的實施例中，部件位置和長度檢測組件包括用于豎直運動的驅動裝置和設置在驅動裝置的前端的限位套。限位套和驅動器A壓縮彈簧布置在設備之間。

在本發明的一個實施例中，在設備平臺上設置有壓緊組件，以便于將零件壓緊在零件輪廓檢測組件上，并且壓緊組件包括旋轉并向下壓的驅動器。裝置自動檢具，驅動裝置的前端設有連接臂，連接臂的前端設有壓緊塊，連接臂的長度與壓緊組件與零件輪廓之間的距離相匹配檢測組件。

在本發明的一個實施例中，在部件強度檢測組件的外側上設置屏蔽。

在本發明的實施例中，在設備平臺的下部提供了殼體。

與現有技術相比，本實用新型的汽車零部件整體自動檢查工具可以通過零件輪廓檢測組件，零件強度檢測組件以及零件位置和長度檢測組件相互配合?？梢栽诤芏痰臅r(shí)間內使用。一次完成零件輪廓，強度自動檢具，位置和長度的檢測，有效提高了檢測效率，達到了本實用新型的目的。

通過參考本案的方案和以下優選實施例的詳細描述，可以清楚地理解本實用新型的特征。

圖紙說明

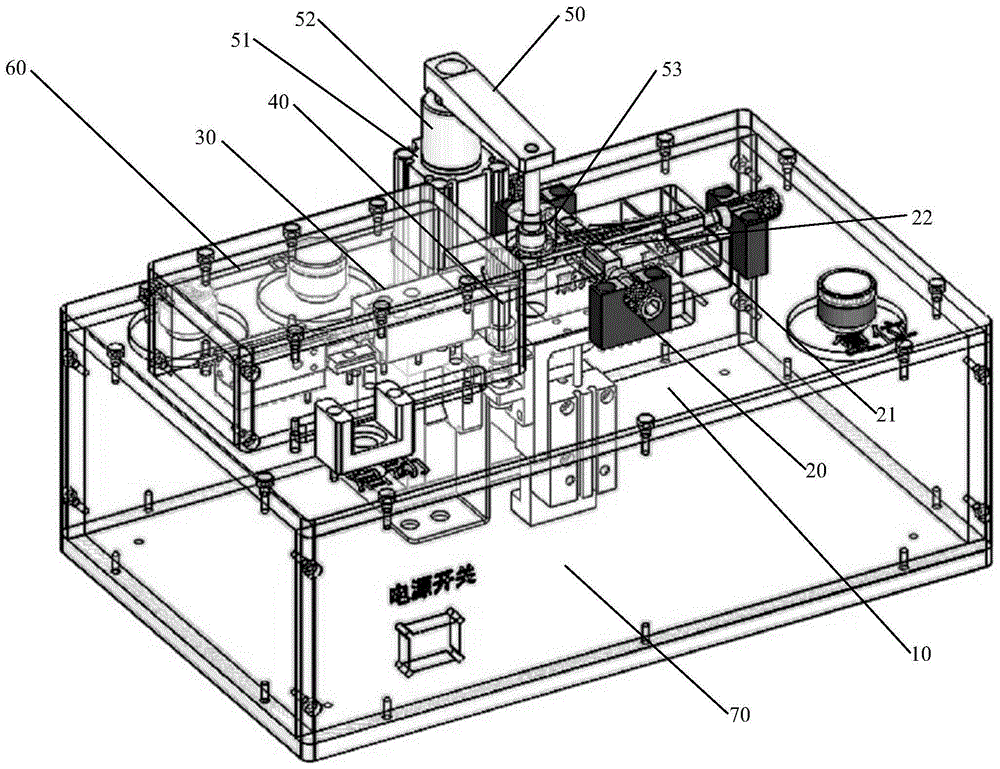

圖1是用于汽車零件整體自動檢查的本實用新型的結構示意圖;

圖2是本實用新型的部件強度檢測組件的結構示意圖；

圖3是本實用新型的零件位置和長度檢測組件的結構示意圖。

具體的實現方法

為使本實用新型的技術手段，創新特征，目的和效果易于理解，下面的具體說明將進一步說明本實用新型。

示例

如圖1至圖3所示，本發明的用于汽車零件的整體自動檢查工具包括裝置平臺10，在該裝置平臺上設置有零件輪廓檢測組件20。檢測組件20的一側設置有部件強度檢測組件30，并且部件位置和長度檢測組件40設置在部件輪廓檢測組件20的下部。部件輪廓檢測組件20分別連接至零件強度檢測組件30和零件。位置和長度檢測組件40已連接。

在該實施例中，零件輪廓檢測組件20包括布置在設備平臺10上的安裝平臺21，并且安裝平臺21設置有根據零件的輪廓位置分布的多個限制塊22，以及安裝平臺21上分別設有用于與零件強度檢測組件30，零件位置和長度檢測組件40連通的通道23。

在該實施例中，部件強度檢測組件30包括水平移動的驅動裝置31和設置在驅動裝置31的前端的沖擊柱32。沖擊柱32的前端延伸到安裝平臺21中。部件輪廓檢測部件20的部件，然后觸摸部件。

在該實施例中，部件位置和長度檢測組件40包括用于豎直運動的驅動裝置41和布置在驅動裝置41的前端處的限位套筒42。限位套筒42和驅動裝置41布置為之間有一個壓縮彈簧43。

在該實施例中，設備平臺10還設置有按壓組件50，該按壓組件50有助于將零件按壓在零件輪廓檢測組件20上。按壓組件50包括旋轉并向下按壓的驅動裝置51。驅動裝置51在連接臂52的前端設置有連接臂52，在連接臂52的前端設置有按壓塊53。連接臂52的長度與按壓之間的距離匹配。組件50和零件輪廓檢測組件20。

在本實施例中，在部件強度檢測組件30的外部設置有屏蔽件60。

在該實施例中，殼體70設置在設備平臺10的下部。

本發明的汽車零部件整體自動檢查工具的工作過程如下：

個人資料檢測：

通過零件輪廓檢測組件20上的三個輪廓位置限制塊22測量零件位置的表面輪廓，即曲面的精度是否滿足要求，即零件是否可以放入安裝平臺21上的限制塊22，零件合格。如果無法放入，則表示該零件不合格。放置零件后，用壓緊組件50壓緊零件，然后測試下一步。

強度檢測：

測試零件上小柱的強度是否滿足要求。在按壓部件之后，部件強度檢測組件30的驅動裝置31驅動打擊柱32以開始打擊一次。沖擊后如果有斷裂，則判定為不合格。否則，將判斷產品合格，然后繼續下一步操作。

位置和長度的檢測：

檢測零件上小柱的位置和長度，零件位置和長度檢測組件40的驅動裝置41向上，向上驅動限位套42，并且限位套42在零件上嵌套小柱如果可以放入，則表示位置沒有問題。如果卡在中間或開始卡住，則表示零件上的小支柱已變形。

上面示出并描述了本實用新型的基本原理和主要特征以及本實用新型的優點。本領域技術人員應該理解，本實用新型不受上述實施例的限制。上述實施例和描述僅說明了本實用新型的原理。在不脫離本實用新型精神和范圍的情況下，本實用新型新模型將具有各種變化和改進，并且這些變化和改進都落在所要求保護的實用新型的范圍內。要求保護的實用新型的范圍由所附的權利要求書及其等效內容定義。
