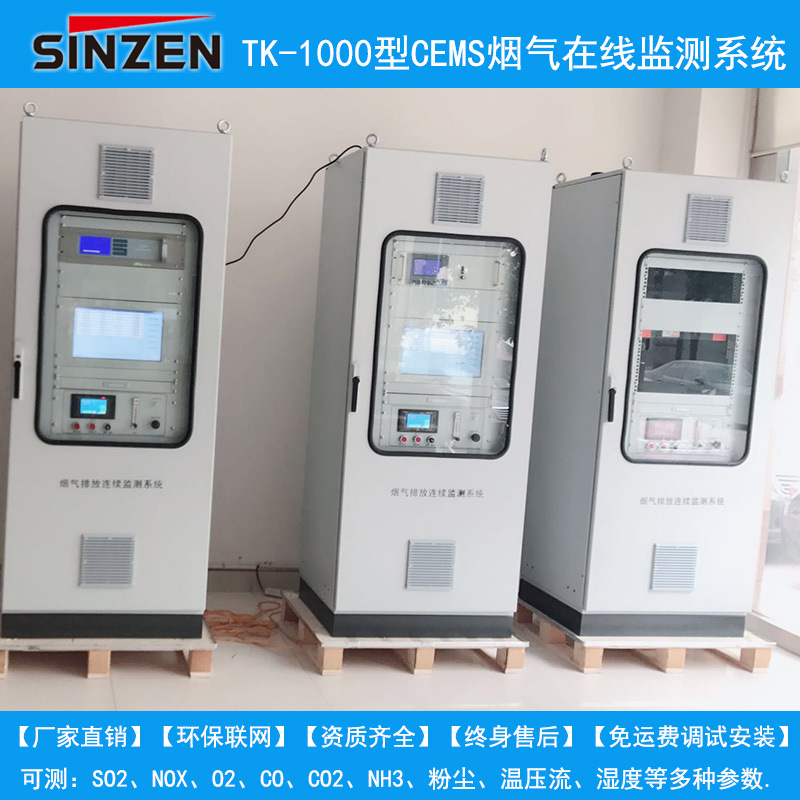

TK-1000型煙氣數據在線監測自動監測分析設備

煙氣數據在線監測和自動監測分析設備

一、系統概述

我們公司的TK-1000固定污染源煙氣排放連續監測系統可以監測SO2、NOX，顆粒物（粉塵），煙氣溫度，煙氣壓力，流量和煙氣中的氧含量。企業廢氣出口自動收集，分析和存儲其他數據，以實現對企業廢氣排放和處理設施運行狀態的自動，實時，準確監控。這不僅方便企業環保管理人員了解和掌握污染控制和廢氣排放的總體情況，而且有利于環境保護。主管部門的監督管理為實現節能減排和全面控制提供了切實有效的監督手段。

系統的氣態污染物監測采用提取冷干法。原理是樣氣由采樣泵從德國進口的采樣探頭吸取。采樣探頭具有除塵，加熱和恒溫控制的功能。引導樣氣進行預處理。系統除去顆粒物，水分，腐蝕性氣體等，然后控制系統切換樣氣，通過疏水過濾器分配樣氣，然后進入氣體分析儀進行分析，并測量SO2、NOX，氧含量和其他參數。

顆粒物監測采用激光反向散射原理，溫度通過溫度傳感器測量，壓力通過壓力傳感器測量，煙氣流量通過差壓皮托管測量，測量信號傳輸?shù)綌?shù)據采集處理系統。

數據處理系統具有現場數據的實時傳輸，存儲，報告統計和圖形數據分析功能，可以將各個數據傳輸?shù)紻CS系統，實現無人值守的工作現場。

我公司的TK-1000固定污染源煙氣排放連續監測系統結構緊湊，設備維護簡單，動態范圍廣，實時性強，運行成本低，模塊化結構，組合方便，可監測數據。已通過數據采集工具已傳送到各級環保部門。

二、規范性引用

●環發[2002] 26號國家環境保護總局《燃煤二氧化硫排放污染防治技術政策》

●HJ / T75-2007“火力發電廠煙氣排放連續監測技術規范”

●HJ / T76-2007“固定污染源煙氣連續監測系統的技術條件和試驗方法”

●HJ / T76-2007“固定污染源煙霧持續監測系統技術要求和試驗方法”

●HJ / T75-2007“固定污染源煙霧持續監測系統技術規范”（試行）

●GB16297-1996《大氣污染物綜合排放標準》

●GB13271-91《鍋爐空氣污染物排放標準》

●GB5468-91《鍋爐煙氣測試方法》

●GB / T16157-1996“固定污染源尾氣中顆粒物的測定及氣態污染物的采樣方法”

●GB3101－86“關于數量，單位和符號的一般原則”

●GB / T16157—1996“固定污染源尾氣中顆粒物的測定及氣態采樣方法”

●GB13223-2003火電廠空氣污染物綜合排放標準

●HJ / T 212－2005《污染源在線自動監控系統數據傳輸標準》

●HJ / T373-2007《固定污染源監控質量保證與質量控制技術規范（試行）》

三、證書許可

該系統符合以下認證機構的相關要求，并已通過相關認證：

●中國環境協會（北京）認證中心頒發的“環保產品認證”

四、操作環境

●溫度：-20℃?45℃

●濕度：≤90％

●大氣壓：86?106Kpa

●煙氣溫度：

●電源電壓：AC 220V±10％，頻率50Hz

●接地電阻：<4Ω

注意

?該系統的分析柜部分采用非防雨設計，必須放置在室內。

提醒

?安裝位置應避免重負荷電纜，振動和強烈的電磁干擾，避免接觸強腐蝕性物質，并具有良好的散熱性。

第二章TK-1000煙氣在線監測系統的系統組成和描述

我公司的TK-1000固定污染源煙氣排放連續監測系統由采樣探頭，粉塵儀，集成溫壓流量監測儀，分析柜，標準樣氣，管道等組成。 ，溫度和壓力流量探頭安裝在監控點（煙道或煙囪），分析柜放置在室內。樣氣通過采樣探頭和加熱管道進入分析柜，再通過分析柜中的預處理系統進入煙氣分析儀，以測量SO2、NOX，氧含量等參數；灰塵測量儀用于測量灰塵濃度，溫度和壓力流量。集成的監視器用于測量溫度，壓力和流量自動測量設備，測量信號通過電纜傳輸?shù)椒治龉裰械臄?shù)據采集和處理系統。放置在分析柜中的工業控制系統可以實現實時數據顯示，數據傳輸，數據存儲和歷史數據查詢，圖形數據分析，報表統計等功能。使用標準氣體校準分析儀器。

一、 TK-1000煙氣在線監測系統采樣探頭

TK-1000煙氣在線監測系統采樣探頭包括采樣探頭自動測量設備，采樣室，加熱裝置，溫度控制裝置，探頭過濾器元件，主體外殼等，以避免凝結并確保樣氣進入預處理系統正常。

TK-1000煙氣在線監測系統采樣探頭的特點：

1、采用加熱自動調節裝置，加熱溫度保持在140°C左右，以避免結露。

2、探頭過濾器元件由具有2um氣孔的鎳鈦合金制成，可有效去除樣氣中的煙塵。

3、該探頭具有反吹功能，可以通過控制系統實現自動反吹，可以最大程度地克服阻塞問題，減少維護工作。

4、與煙氣和法蘭接觸的部件全部由316L不銹鋼制成，以避免材料腐蝕和長期使用引起的測量誤差。

5、探頭的主體涂有油漆。

二、 TK-1000煙氣在線監測系統煙氣加熱管

煙氣伴熱管連接到采樣探頭和預處理系統。它由兩組耐腐蝕的高性能四氟乙烯管組成，輔以高溫恒功率電加熱帶和補償電纜以形成內芯，再加上進口的原材料絕緣層，然后與聚乙烯（PE）復合）防護外套。采樣管中的溫度控制在140°C左右，以使煙道氣中的水分呈蒸汽狀態，防止水凝結和SO2產生酸。

三、 TK-1000煙氣在線監測系統預處理系統

預處理系統包括氣體冷凝器，精細過濾組合，疏水過濾器，蠕動泵，調節閥等，以完成樣氣的除塵和除水，并確保清潔和穩定樣氣流入氣體分析儀以確保分析的準確性和可靠性。

TK-1000煙氣在線監測系統預處理系統流程：

當樣氣進入機柜時，它會通過一個截止閥。通常，截止閥是打開的。吹掃時，關閉截止閥以防止吹掃氣體進入機柜并保護預處理系統。然后進入冰箱以除去水分和冷凝液。液體收集在冰箱下方，并通過排水蠕動泵去除。然后氣體通過保護性過濾器除去灰塵。然后通過一個二位單向電磁閥。在自動歸零校準期間，清潔的空氣會通過此閥，并被采樣泵抽取。校準分析儀的零點；然后氣體進入二次制冷機進行進一步除濕，除濕后的氣體通過采樣泵，然后通過手動三通閥，通過該三通閥注入標準氣體以校準儀器的量程，然后再通過阻水過濾器。樣氣進一步脫水，結束后進入分析儀。

TK-1000煙氣在線監測系統預處理系統特點：

1、預處理系統放置在分析柜內，布局合理美觀，預留空間大，易于維護。

2、兩級冷卻器增強了冷卻效果，并有效去除了樣氣中的水分。

3、兩級精細過濾組合提高了樣氣的凈化效果。

4、兩個蠕動泵，以確保在樣氣中含有大量水分時的排水效果。

5、添加疏水過濾器以增強對分析儀的保護。

四、煙氣分析儀SO2、NOx測量單元

SUV-100煙氣分析儀的工作原理基于朗伯-比爾定律，其分析方法是紫外吸收光譜法。分析儀的測量單元由光源，氣室，光纖和光譜儀（包括光闌，全息光柵，線性檢測器）等組成。

分析儀的光電原理圖

由光源發出的紫外線通過光學窗口進入氣室，并被流過氣室的樣氣吸收。載有樣本氣體吸收信息的光被透鏡會聚，然后耦合到光纖中，然后穿過光纖傳輸。光譜儀進行光譜處理以獲得氣體的吸收光譜。

通過光譜的微分分析，結合化學計量學算法，可以獲得氣體中相關成分的濃度。

1、 SUV-100煙氣分析儀的技術特點

●采用紫外光譜分析技術，消除交叉干擾，可以同時測量多種氣體的濃度；

●采用差分吸收光譜算法消除煙，濕氣，光源變化等影響因素，以確保測量的準確性和穩定性；

●利用不同頻段氣體吸收強度的差異，可以實現量程切換，動態范圍大；

●光源，測量室和光譜儀通過光纖連接，無活動部件，可靠性好，安裝維護方便；

●采用脈沖氙氣燈光源，壽命五年以上，無預熱時間，穩定性好；

●每天自動進行儀器校準，從而提高了數據的可靠性；

●具有異常情況下的自動報警和記錄功能，如故障，掉電和檢測數據超標；

●觸摸屏顯示，操作簡單方便，界面友好。

2、 SUV-100煙氣分析儀的技術參數

測量原理

紫外差分吸收光譜法

測量氣體

SO2、NOX

測量范圍

SO2、NOX：0?2500ppm O2：0?25％

線性誤差

≤2％F.S。

零點漂移

≤1％F.S。

距離漂移

≤1％F.S。

重復性

≤0.5％F.S。

熱身時間

60min

響應時間

≤60s（T90）

電壓影響

≤1％F.S。

絕緣電阻

≥20MW

絕緣強度

沒有異?，F(xiàn)象，例如電弧和擊穿

樣氣流速

1L / min?1.5L / min

顯示窗口

7英寸高清真彩色數字屏幕，分辨率為800X480

通訊界面

RS232、RS485（支持Modbus協議），1通道開燈輸入，4個繼電器輸出，4個4-20mA模擬輸出，4個4-20mA模擬輸入

電源要求

AC180?240V，50Hz，60W

工作溫度

5℃?45℃

工作濕度

<90％RH

外部尺寸

482.6mm（19“）* 177mm（4U）* 325mm

安裝重量

≤12kg

五、氧含量測量單位

測量方法：電化學方法

最大范圍：（0?25）％

輸出信號分辨率：當5m時，應提供Z梯/旋轉梯/電梯。

3）應優先考慮垂直管段和煙道負壓區。

4）監測點應避免煙道彎頭和截面急劇變化的部分。

5）每個固定源排放設備應安裝一套煙氣CEMS。

6）如果來自固定污染源的廢氣先經過多個煙道，然后進入固定污染源的總排出口，則應將煙氣CEMS盡可能安裝在總排出口上。

7）點測量CEMS監測點應位于煙道截面積的質心處或附近，且應大于煙道壁直徑的30％，且不小于1m。

2、安裝平臺準備

2.1平臺要求

安裝平臺示意圖

1）大修平臺通常設計為具有400kg / m2的等效均勻載荷。大于此值時，應根據實際要求或鄰近的地面荷載因素進行設計。

2）鋼平臺的其他組件的設計應符合“鋼結構設計規范”。

3）平臺由具有比A3F更高的機械性能的鋼制成。

4）平臺的所有開放邊緣均應配備安全護欄。防護欄桿的設計應符合GB 4053.3-83“固定式工業防護欄桿”的要求。

5）平臺攤鋪應使用厚度大于4mm的防滑鋼板或使用Φ16圓鋼制成梯級?？紤]到下雨，平臺不應積水。

6）平臺應安裝在牢固可靠的支撐結構上并與之牢固連接；樓梯之間的平臺不應懸掛在樓梯上。

7）所有平臺均已焊接，焊接要求應符合“鋼結構焊接規范”。

8）平臺的鋼梁應平坦且筆直，木板應平坦，并且不應有諸如傾斜扭轉和翹曲之類的缺陷。

9）完成的平臺應涂防銹漆和面漆。

10）平臺外邊緣與煙囪外壁之間的距離不得小于1200mm。

護欄示意圖

1）保護欄桿的高度不得小于1200mm。

2）欄桿的所有組件均由鋼制成，性能不低于Q235-A·F。

3）欄桿的結構應焊接，焊接要求應符合GBJ 205的技術規定。

4）扶手應為外徑為Φ33.5?50mm的鋼管，立柱應為角度大于或等于50×50×4或Φ33.5的鋼管?50mm鋼管。柱間隙應為1200mm（外徑）。

5）橫桿由25×4扁鋼或Φ16圓鋼制成。橫桿與上下部件之間的凈距小于或等于380mm。

6）擋板應由大于或等于100×2的扁鋼制成。如果平臺配備有其他結構性邊緣，可以滿足擋板的功能和強度要求，則不允許增加擋板。

7）室外欄桿，擋板和平臺之間的間隙為10-20mm，室內沒有間隙。

8）所有結構的表面應光滑且無毛刺，安裝后不應有任何歪斜，扭曲，變形或其他缺陷。

9）欄桿的表面必須仔細除銹并涂防腐層。

10）欄桿的設計必須確保扶手可以承受大于或等于

的水平和垂直載荷

500N / m。

3、準備監視室

3.1、監控室要求

1）監控室的尺寸不應小于3000mm（長）×3000mm（寬度）×3000mm（高），門的尺寸不應小于1000mm（寬度）×2200mm（高）

2）監控室的窗戶尺寸不少于1500mm（寬）×1000mm（高）。

3）儀器室配備了配電箱，220V / 8KW交流電源，1個總斷路器（40A），2個20A斷路器和1個10A斷路器。斷路器必須具有獨立的接地。

4）監控室必須配備照明系統，并配備供暖和制冷空調，以確保室內溫度為20℃?30℃，濕度保持在90％以下，并且室內沒有振動。

5）監視室必須配備水和油去除源，并且氣源壓力達到0.4?0.8Mp。

6）在距地面2500mm的監控室中，鋪設煙氣加熱管和電纜管的橋。橋的尺寸為100mm（寬）×50mm（高），機柜的后壁靠近地面。 Ф30mm的孔，用于排放廢氣和廢水。

7）監控室應防漏，防雷，地面應防潮，防塵，并應提供良好而可靠的接地點。接地電阻應小于4Ω。

8）監控室的地板必須比室外地板高250px，以防止雨水進入。同時，應使用小角度的斜面來移動機柜。

二、 TK-1000煙氣在線監測系統安裝

1、監控孔的開口

有四個監控孔（基于測量值：SO2、NOX，氧氣含量，溫度，壓力，流量，粉塵濃度），包括一個采樣孔，一個溫度和壓力流量監控孔以及一個粉塵濃度監視孔，一個手動比較監視孔。

監控孔描述：

1）孔1是灰塵濃度監視孔，孔2是采樣孔，孔3是手動比較監視孔，孔4是溫度和壓力流量監視孔。

2）每個孔的大小為Ф75mm。

3）孔2應該從外到內傾斜向下傾斜，傾斜角度為20°，其余孔垂直于煙囪壁。

4）孔3、孔4在水平面上位于氣流的上游；孔1、孔2在水平面上，兩個平面之間的距離為500mm。

5）在打開孔3之后，必須配備法蘭密封端，該端在手動比較時是打開的并且通常是密封的。

2、法蘭安裝

對于鋼結構的煙囪（煙道），可以將法蘭直接焊接到煙囪（煙道）上；對于磚混或水泥結構的煙囪（煙道），可通過膨脹螺栓安裝法蘭。

3、采樣探頭，皮托管，灰塵測量儀安裝

采樣探頭，皮托管和灰塵測量儀都通過螺栓連接到法蘭，并擰緊了螺栓。

4、管道和電纜鋪設

1）選擇從監視平臺到監視室的距離最短，以防止不受保護的架空線。

2）遠離高壓，強電，強磁性，避雷針等。

3）電纜不得暴露在室外，必須放置在橋梁，金屬管或PVC管中，并且電纜的最小直徑不小于Φ25。

4）煙氣伴熱管不得彎曲或呈U形。它從機柜頂部進入機柜，在接線過程中必須固定在固定點上，以免磨損。

第4章TK-1000煙氣在線監測系統供應清單

序列號

材料名稱

單位

數量

安裝位置

備注

1

采樣探針

設置

1

監控平臺

/

2

煙氣加熱管

m

/

/

30米外

3

采樣泵

臺灣

1

監控主機房

德國KNF

3

預處理系統

設置

1

監控主機房

/

4

氣體分析儀

臺灣

1

監控主機房

/

5

溫度和壓力流量集成監控器

設置

1

監控平臺

/

6

粉塵濃度監控器

設置

1

監控平臺

包括反沖裝置

7

控制和處理系統

設置

1

監控主機房

/

8

反吹系統

設置

1

監控主機房

/

9

內閣

臺灣

1

監控主機房

/

10

工業計算機

設置

1

監控主機房

包含軟件

11

沒有標準氣體

瓶

1

監控室

4L

12

SO2標準氣體

瓶

1

監控室

4L

13

安裝配件

設置

1

/

/

注意：此配置基于以下測量值：SO2、NOX，氧含量，溫度，壓力，流量和粉塵濃度。根據實際需要更改測量參數，并相應地更改配置。

第5章技術支持和服務

1、我們公司提供的儀器和設備符合ISO9001質量標準的要求。

2、質量保證期為十二個月，從安裝和調試之日開始。

3、在保修期內，由于儀器，設備設計，材料或工藝不當造成的任何缺陷，故障或設備意外損壞，我們公司將免費維修或更換。

4、我們公司提供了免費的使用說明書，所使用儀器的說明書和其他材料。

5、我們公司有很多備件庫存。我公司承諾提供及時，快速，優質的服務，快速，迅速地提供儀器零配件，并確保用戶能夠及時購買所需的零配件和易損件。

6、我們公司向用戶提供長期免費的技術服務和技術支持。
