圖像測量儀|光學圖像測量儀|視頻儀器

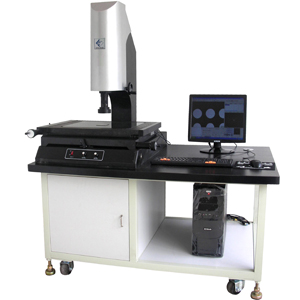

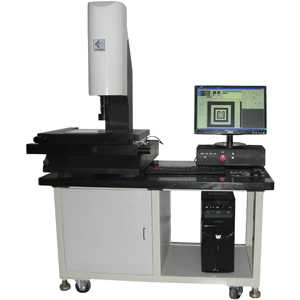

圖像測量儀是一種集光學，精密機械和電子測量技術于一體的精密光學非接觸式尺寸測量儀。通過調整透鏡的放大倍率，被測工件被相應的放大倍率放大，上下光源被調節，并且放大后的工件的圖像被傳送到計算機。經過計算機軟件的一系列功能處理，對精密零件進行輪廓，表面形狀和大小，角度和位置，微觀檢查和逆向工程設計。廣泛應用于電子電器，工具架，精密零件，彈簧五金，塑料制品，沖壓件，模具，機械加工，軍事研究等領域。

上海宣儀創意工業設備有限公司

上海宣創創新工業設備有限公司

不。上海市松江區東經鎮振業路161號

電話：021-51097800

傳真：021-51561592

電子郵件：[email protected]

網絡：

圖像測量儀的規格：

儀器模型

XG-VMS2010

XG-VMS3020

XG-VMS4030

XG-VMS5040

測量行程

X200×Y100×Z150mm

X300×Y200×Z150mm

X400×Y300×Z150mm

X500×Y400×Z150mm

操作方法

手動，可以切換快速移動

測量精度

X，Y軸E2 =（3 + L / 200)μm L是測得的長度，單位：mm

重復精度

X，Y軸≤3μm

框架結構

懸臂式，花崗巖底座和圓柱體

傳輸模式

無齒靜音螺桿驅動器

光源系統

LED冷光源，手動控制

視頻系統

4,300萬像素1/3英寸彩色相機

變焦物鏡

連續變焦鏡頭

放大倍率

光學倍率：0.7?4.5×；圖像放大倍率：28?180×

編碼器

線性光柵尺

光柵尺的分辨率

1μm

軟件輸出

Word，Excel，AutoCAD，SPC

最大承重

25kg

儀器尺寸

大約W1100×D650×H1650mm

大約W1200×D750×H1650mm

大約W1300×D850×H1650mm

大約W1500×D1500×H1800mm

儀器重量

約200kg

約220kg

約240公斤

約300kg

使用電源

1∮AC110/ 220V 50 / 60HZ 240W

※可以購買帶有特殊測量軟件的雷尼紹接觸探頭，該軟件可以測試三維工件上的斜角，圓，凹槽，圓柱，球，圓錐，盲孔，高度等。

圖像測量儀的硬件功能：

1.框架結構：懸臂結構，00級花崗巖底座和圓柱，真空硬化球墨鑄鐵平臺，低折射率光學玻璃測試臺，可確保整個機器的高精度和不變形；

2.X×Y移動式測量平臺：采用精密的無齒驅動螺桿和直線導軌結構，移動方便穩定，機械位移誤差??；

3.光柵尺：高精度線性光柵尺，分辨率精度高達0.001mm，軟件精度高達0.0001mm;

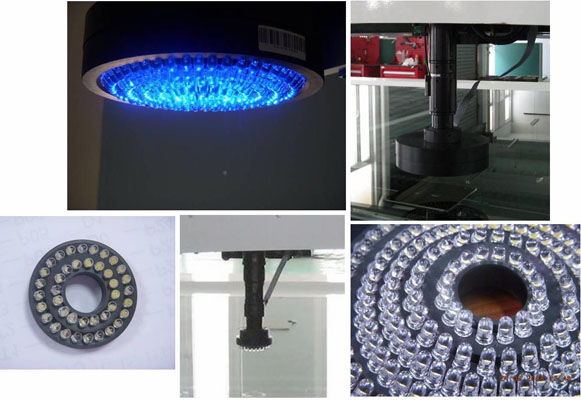

4.照明：上部光源使用72個LED高亮度可調環形光源，下部光源使用24個LED高亮度可調環形光源；

5.攝像頭：行業專用的高分辨率1/3英寸彩色CCD，測量結果清晰準確，并且所捕獲的圖像沒有失真；

6.鏡頭：精密多段固定倍率遠心鏡頭，光學倍率可以達到0.7×?4.5×，圖像倍率可以達到28×?180×；

7.計算機：專用于圖像測量儀器（當前主流配置）。

圖像測量儀的軟件功能：

1.測量基本幾何元素（如點，線，圓和?。┖苋菀?；

2.自動捕捉幾何區域的點，直線，圓，圓弧，中心，象限，終點和中點；

3.具有坐標平移，旋轉和校正功能，不需要校正被測件，提高了測量效率；

4.使用圖像工具快速掃描2D輪廓邊界點，并直接擬合直線，圓，弧等；

5.提供平面內的直線度，圓度，同心度，平行度和角度分析，以進行有效的質量檢查；

6.可以通過直線修剪或擴展功能直接在圖像和幾何區域中標記/移動尺寸；

7.調整相機參數設置，改善自適應性，消除毛刺，以正確獲取測量數據；

8.圖像可以直接在計算機屏幕上顯示和觀察，并且可以直接測量，比較或存檔；

9.具有數碼相機式照片功能影像測量儀，可以捕獲和保存圖片，或直接在圖片上進行測量；

10.收集指令，可以分批測試同一批次的工件，測量更加方便，快捷，高效；

1 1.精度補償功能可提高測量精度。

1 2.圖形顯示，歸檔和打印，可以轉換為bmp，jpg，dxf，doc，xls和其他格式；

1 3.可以導入/導出dxf格式，與AutoCAD無縫連接，與實際工件或測量圖形進行比較，實現2D讀取功能，并直接在圖像區域取兩點來獲得誤差測量值；

1 4.它可以提供公差分析，輸出SPC控制圖，過程能力指數等，并且可以導出到Word和Excel以進行有效的質量控制檢查。

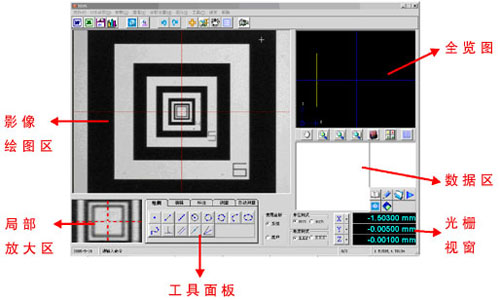

圖像測量儀器軟件簡介：

1. DRO窗口：

1. 1.在笛卡爾直角坐標系和極坐標系之間切換；

1. 2.在公制和英制單位之間切換；

1. 3.角度和弧度開關；

1. 4.絕對坐標和相對坐標切換；

1. 5.測量物體的技巧。

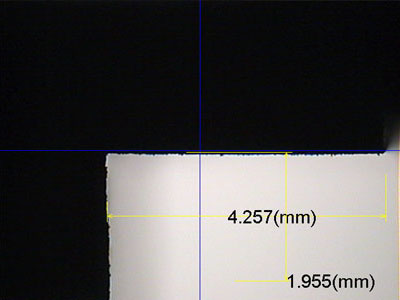

2.圖像窗口和圖像測量工具：圖像窗口顯示要測量的對象的實時實際圖像?？梢哉{(diào)整不同圖像測量工具的特定屬性，以達到理想的效果。

3.幾何窗口：顯示被測工件的幾何圖像?？梢栽趲缀未翱谥蝎@得在圖像測量窗口中獲得的點，線，圓，弧等數據，以找到距離影像測量儀，角度和其他數據。

4.幾何測量工具：

4.1.兩種操作方法：

在幾何圖形窗口中用鼠標左鍵選擇以獲取各種圖像測量工具；

右鍵單擊以在圖像窗口中選擇以獲取各種圖像測量工具。

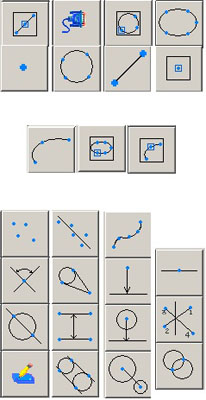

4.2.特定的測量工具：

點：計算其坐標

直線：計算其坐標和長度

圓：計算其中心坐標和直徑等。

Arc：計算其中心，半徑，弧長和夾角等。

橢圓：計算其中心坐標以及長短直徑等。

自動點測量工具

自動線測量工具

自動圓測量工具

自動橢圓測量工具

自動電弧測量工具

B樣條曲線：采集的點越多，曲線的精度越精確

回歸線

點組

兩點連接的中點

點線距離

點圓切線

角度交點

等分線

兩條線之間的平均距離

圓距

圓交點

兩個圓之間的距離

兩個圓的外切線

輸入坐標

5.輔助工具：

框架選擇窗口：在幾何窗口中，可以使部分窗口的選擇最大化

優化窗口：預見整個幾何窗口中的圖形

按框選擇刪除：在幾何窗口中，用鼠標右鍵選擇對象，然后按“刪除”鍵刪除對象

顯示數據組編號

顯示十字準線

切換十字準線的相對坐標和絕對坐標

坐標轉換

6.對象列表（用于指示所請求元素的相關屬性）：

6. 1.在列表中的某個對象上按鼠標左鍵，該對象的屬性將顯示在左側；

6. 2.在列表上按鼠標右鍵，將出現一個快捷菜單，包括“刪除，全部刪除，調出輸入內容，還原，詳細內容”等。
