圖像投影測量儀是用于工業加工精密制造的新型測量儀

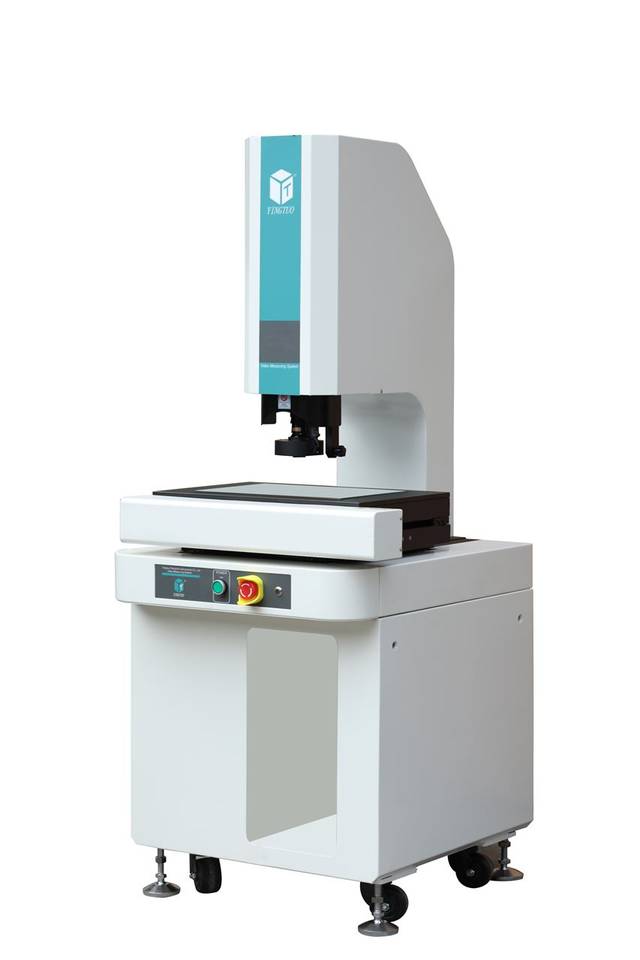

圖像投影測量儀器，也稱為精密圖像測繪儀器，是基于數字顯示投影儀和投影儀升級版的質的飛躍。它克服了傳統投影儀的缺點影像測量儀，是一種集光學，機械，電氣和計算機圖像技術于一體的新型高精度高科技測量儀器。

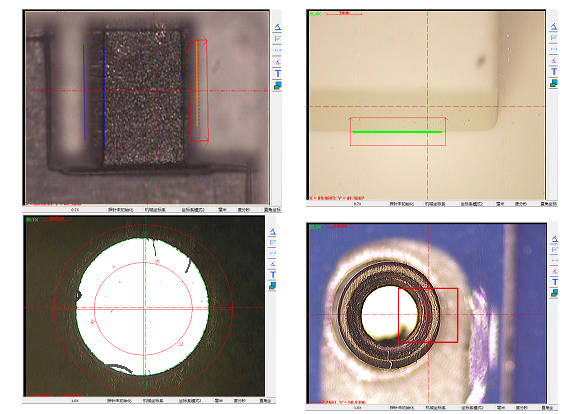

作為一種高性能的光學圖像測量儀，該測量儀可以解決印刷電路板（PCB）的測量問題。它還具有2D精確測量，高速和高特性，并且可以在單臺機器中使用。它還可以執行多種功能，從而大大減少了重復購買機器的成本和空間使用的成本。 2D精密測量和程序編輯系統可以測量塑料硬件，PCB板，底片或其他具有2D特性的物體。它可以測量對象上的圓（弧）中心，半徑，線寬，夾角，距離和交點； CNC二維系列還具有批量自動測量和程序編輯功能；系統包含圖像處理功能，如去毛刺，查找中心線等；此外，它還具有統計分析，自動聚焦，自動檢測等功能。適用于工業二維讀取，繪圖，工程開發影像測量儀，各種精密電子，模具，金屬塑料，PCB板，導電橡膠，螺絲，沖壓件，手表，手機等的測量需求。

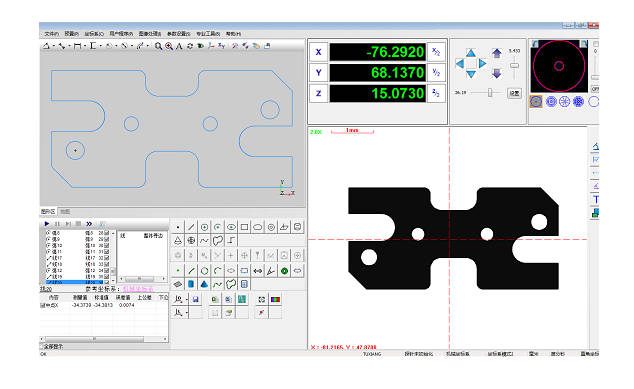

圖像測量儀使用自己的硬件（CCD，目鏡，物鏡數據線）將捕獲的圖像通過數據線傳輸?shù)接嬎銠C數據采集卡，然后軟件將在計算機監視器上成像并操作操作員使用鼠標在計算機上進行快速測量。以上過程基本上是在幾萬秒內完成的，因此可以看作是實時檢測設備，也可以將窄點稱為動態測量設備。如果配置符合要求，則設備不會產生圖像滯后。根據工件的尺寸，可以為工作臺選擇不同的行程。光源的亮度是可調的，并且可以在各種光照條件下選擇合適的光源亮度。

在逆向工程領域中，當將圖像投影測量儀器用于模具的測繪和制圖時，必須使用昂貴的掃描探針或激光掃描探針來快速掃描曲面。 Sirui圖像測量儀具有自動輪廓掃描功能，可以獲取同一輪廓上所有點的坐標，以獲得工件的輪廓圖。自動輪廓掃描功能易于操作且效率很高。只要操作員指定了掃描的開始和結束位置，機器就會自動搜索掃描方向，移動工作臺，并獲得點集的坐標，從而快速獲得工件的輪廓。一種經濟的解決方案。

簡單地說，圖像投影測量儀具有導向機構，長度測量元件，三個相互垂直方向的數字顯示設備以及可放置工件的工作臺（可能沒有大型和巨型的），可以通過手動或電動模式將測量頭快速移至測量點。讀取裝置和數字顯示裝置顯示測量點的坐標值。顯然，這是一個簡單而原始的二維元素。

圖像投影測量儀器的采樣點和信號裝置是一個探針，該探針在沿X，Y和Z軸的方向上配有光柵尺和讀取頭。測量過程是，當探針接觸到工件并發出采樣點信號時，控制系統采集相對于機床原點的當前機床三軸坐標，并提出了越來越高的要求。提高測量機測量速度的目的將為二維測量儀帶來以下創新。

圖像投影測量儀的結構設計改進和材料變化。結構優化，以提高剛度并減少運動部件的質量；使用輕質材料來減少運動的慣性，即從傳統材料（例如通常用于低密度材料的花崗巖）轉變?yōu)闂钍夏Ａ康谋”诳招慕Y構。鋁，陶瓷和合成材料在二維測量儀器中的應用越來越廣泛。

高速動態性能要求改進的動態補償功能。動態誤差與二維元素的結構參數和運動規則有關。在研究這些特性的基礎上，可以改進二維測量機的結構設計，可以提高控制系統的性能，并可以進行動態誤差。
