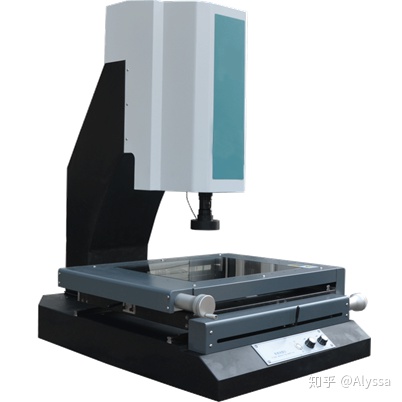

圖像測量?jī)x的開發

一、設備使用情況：

中國創新實驗室的圖像測量?jī)x適用于：機械，電子，模具，注塑，五金，橡膠，低壓電器，磁性材料，精密五金，精密沖壓，連接器，連接器，端子，手機，家用電器，計算機（計算機），液晶電視（LCD），印刷電路板（電路板，PCB），汽車，醫療設備，時鐘，螺釘影像測量?jī)x，彈簧，儀器，齒輪，凸輪，螺紋，半徑模板，螺紋模板，電線和電纜，刀，軸承影像測量?jī)x，篩網，測試篩，水泥篩，網板（鋼網，SMT模板）等。

主要測量功能

1。基本測量：點，線，圓，弧，橢圓測量。

2。測頭：可以測量高度，寬度，長度，盲孔深度，錐頂角，圓柱直徑等。

3。在線注釋：您可以在實時圖像中標記尺寸，例如半徑注釋，直徑注釋，角度注釋，線性注釋，對齊注釋，文本注釋，坐標注釋等。

4。離線標記：您可以在整個鳥瞰圖中標記尺寸。

5。幾何測量：兩個圓弧的頂點之間的距離，兩個直線，垂直線，平行線，切直線，延伸直線，兩個線相交，線圓相交，兩個圓相交，圓切線，兩個圓之間的距離切線，兩線連接弧，等分線。

6。輔助功能：復制，全選，刪除，移動，鏡像，旋轉。

7。坐標系：設置客戶坐標系，三點設置坐標系，坐標原點平移，坐標旋轉。

8。坐標標注：根據自定義坐標原點（0，0)。）標記屏幕上任何點的坐標位置。

9。繪圖：實時圖像中工件的實際形狀可以被描繪以形成完整的工程圖。繪制方法類似于AutoCAD。

10。報告格式：測量數據可以直接導入EXCEL，Word和CAD工程圖文件中。

11。自動尋邊功能：該軟件采用自動尋邊和拾取點，可以減少視覺判斷引起的誤差。

二、技術參數：

測量行程（X軸×Y軸×Z軸）：400 mm×300 mm×200 mm

Z軸聚焦和提升范圍：≤200mm

分辨率：0.001mm

X，Y軸線性精度：U≤（3 + L / 200）um（L單位：mm）

舞臺尺寸：670mm×460mm

玻璃桌尺寸：429毫米×329毫米

軸承重量：≤25公斤

圖像系統：德國COMST高分辨率1/3彩色CCD

物鏡：定制鏡頭，光學倍率0.7×-4.5×

近似圖像放大倍率：20-180×

光柵尺：高精度新田專業計量級精密光柵尺，分辨率0.001mm

鍍膜系統：定制的LED環形微調冷光源

照明系統：具有微調功能的定制LED圓形冷光源

傳動方式：臺灣精密無齒傳動+臺灣HIWIN高精度直線導軌

操作方法：操縱桿手柄，

主機的整體尺寸：690mm×950 mm×1150 mm

機器基座，Z軸柱：高精度花崗巖

儀器總重量：約350公斤

測量軟件：光學視覺精密測量軟件

數據輸出：測量數據Word（doc），Excel（xls），對象放大率攝像機圖形（bmp，jpg），二維圖形AutoCAD（dxf），數據Word（doc格式），Excel（xls格式）

數據導入：二維圖形AutoCAD（dxf））

電源：AC 220±5V，50Hz

使用環境：溫度20±3℃，濕度35％-65％

三、設備功能：

1.使用非接觸式精度測量，不會對被測產品造成損壞；

2.變焦物鏡和交叉線發生器作為測量瞄準系統；

3.由二維平面工作臺，光柵尺和數據盒組成的數字測量和數據處理系統；

4.該儀器具有多種數據處理，顯示，輸入和輸出功能；

5.連接到計算機后，可以使用特殊的測量軟件來處理測量圖形。
