Nanami Accura S自動圖像測量儀

高精度的花崗巖底座，工作平臺和立柱，確保機器的長期穩定性；

三軸全伺服閉環控制系統；

ˉˉ磨砂螺釘，靜音型P級直線導軌驅動，適合高速運動和高定位精度；高分辨率300萬高清彩色CCD；

ˉ裝有美國NAVITAR自動高精度自動變焦鏡頭；

六環和八區環形燈，可進行編程以控制不同的光效果，以確保獲得最準確的測量結果，并可配置為自動上下升降；

ˉ可選的激光位移傳感系統；

ˉ配置METUS專業版測量軟件。

型號

AccuraS 320

AccuraS 430

行程

X

300毫米

400mm

Y

200毫米

300mm

Z

200毫米

200mm

尺寸

640 * 780 * 1080mm

742 * 900 * 1080mm

工作臺尺寸

460 * 360mm

560 * 460mm

機器重量

280公斤

350kg

工作臺玻璃承重

20公斤

30kg

測量精度

XY（2+ L / 200）μmZ軸精度：（5+ L / 200）μm

光柵尺的分辨率

0.5μm

控制方法

自動

相機

1 /1.8英寸300W彩色相機

光源

輪廓燈

綠色LED，亮度連續可調

表面光

六個鈴聲和八個區域燈光

總放大倍率

大約30-225倍（光學倍率是0.7-4.5倍）

工作距離

90毫米

電源

115-230V±10％，50 / 60Hz（電氣設備需要可靠的接地：接地電阻小于4歐姆）

工作環境

20℃±2℃，溫度變化≤1℃/ hr，濕度45％?75％

振動<0.002g，低于15Hz

*可選功能

激光探頭

Rocker

可以在六個環和八個區域中升降燈

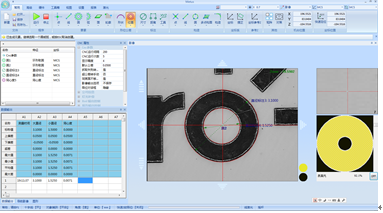

二、METUS軟件測量系統

（[一），概述

METUS是由全球最大的測量集團Hexagon專為Hexagon成像設備開發的測量軟件。 METUS可以應用于各種尺寸，形狀和位置的幾何測量領域，例如手機，平板電腦，硬件，塑料，模具，PCB板和其他類型的產品。同時，METUS憑借其友好的用戶界面和國際通用標準的專業評估功能，為用戶提供權威的測量結果以及簡單，直觀，易于理解的操作性能。

（[二），功能

1.軟件界面友好友好，符合國際Microsoft Office軟件的操作習慣。

2.該軟件功能強大，易于操作且易于學習。

3.CNC程序是高度可編輯的。

4.實用的實時報告和數據刷新功能。

5.可以支持中文和英文版本的操作界面。

（[三），基本測量功能

1.幾何元素：點，線，圓，圓弧，橢圓，輪廓，線寬等。

2.構造：相交，中點，切點，垂直腳點，指定點，多點構造自動測量設備，平分線，平行線，垂直線，旋轉

線，多點圓，同心圓，多點小平面等

3.形狀和位置公差：直線度，圓度，平面度，位置，同心度，垂直度，平行度，對稱性，輪廓等。

4.圖像處理參數：可以根據工件測量位置的表面細節特征適當調整元素，以適應邊緣抓取方法和邊緣的當前狀態

極性。

（四)，自動編程測量

1.可以根據圖紙尺寸測量要求編輯CNC程序，并且可以分批測量產品。

2.支持自動變焦鏡頭，放大相同的CNC程序后無需重新校準。

3.采用了高級圖像邊緣查找功能。編輯特征元素時，可以指定邊緣抓取方法，邊緣極性，方向，密度和強度等。

4.支持輪廓光，表面光，并且可以整體或單獨控制。

5.可以快速自動對焦，測量高度和平坦度。

6.CNC程序的二次修改：根據當前測量產品的實際情況，可以對抓邊，濾光片參數，光源亮度，放大倍數等進行相應修改，并進行“上一步” “錯誤操作可以正確取消。

7.CNC程序兼容性：較高版本與較低版本程序兼容，并且可以移植到具有相同配置的機器上。

（五)，數據結果和輸出

1.可以根據CNC程序編輯特征，并實時刷新當前狀態的相關測量數據。

2.實時報告：測量數據可以直接填寫到格式化的客戶報告模板中。

3.可以為測量尺寸，上下偏差等設置標準值，可以用不同的顏色區分上，下偏差。

4.可以單獨或自動輸出Excel，TXT報告等。

（六)，其他有利功能

1.拉直：調用CNC程序以快速匹配測量值。

2.坐標系：它可以支持建立多個坐標系和坐標回調函數。

3.全景掃描：自動拍攝產品的整個圖片，并將測量圖和數據結果結合起來以反映產品的真實情況。

4.快速定位：在機床坐標系或工件坐標系中，輸入相應的坐標值以進行快速定位。

5. ID名稱：您可以自定義元素，坐標系，標簽等的名稱。

6.軟件界面的布局是可調的：統一的軟件界面，打破了約定和修正，您可以選擇顯示不同的視圖，還可以根據自己的愛好排列不同視圖的位置或習慣。

7.矩形和圓形陣列：它可以滿足常規產品批量測量的需求，并實現快速，簡單和高效的編程。

8.二維輪廓掃描：可以自動掃描不規則輪廓的工件，并反向獲取工件的二維圖形。

（[七)，可選附件

1.可升降的6環8區域照明燈：它具有程序控制的可升降的6環8區域照明燈，在以后的項目中可以輕松更改入射角。

2.激光器：它可以支持點激光器和線激光器，以快速檢測平面度，厚度，高度等。

Hikesi擁有10年的行業經驗并引領行業！

Heikesi成立于2008年。十多年來，它一直專注于工件尺寸測量技術領域，是一家領先的綜合工件測量技術公司。

擁有多項測量儀器專利技術

“雙鏡頭導航地圖測量儀”，“光柵尺測量儀”，“定位捕獲和跟蹤設備”，“新型通用工具顯示器”，“雙鏡頭三角測量深度測量儀”等，以幫助客戶發展高科技含量的解決方案，開發周期更短！

率先推出具有強大技術實力和高性價比的“定制測試設備”！

?？扑鬼?xiàng)目具有出色的研發能力，可以根據客戶的特定需求專門開發和定制質量測試儀器和系統測量解決方案。它具有雄厚的技術實力，快速的響應速度和較高的性價比！

業內三大知名品牌的國際領先技術！

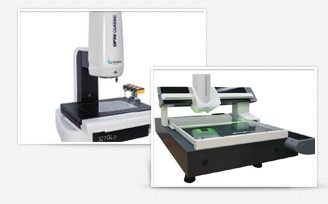

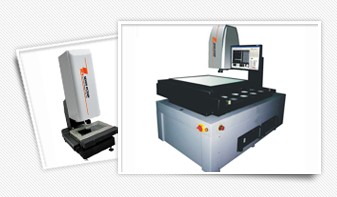

SEVENOCEAN視頻測量儀，OPTIV高端視頻測量儀，SEREIN三坐標測量機具有先進的技術，完整的產品系列，許多公司都選擇它！

受到世界頂級品牌權威測試機構和客戶的信任

代表性客戶包括：通用電氣，3M，ABB，霍尼韋爾，本富士，TPK，TDK，本田，聯想，美的，日本格蘭仕，TCL，東風汽車，光寶集團，健力寶賽寶國家計量學院，上海計量研究所，華南計量學院等。

為客戶提供“詳細而卓越”的優質服務！

免費送貨，免費安裝和調試自動測量設備，免費技術培訓，一年免費保修，一年免費軟件升級，24小時快速響應服務

廣州?？扑棺詣踊O(shè)備有限公司是一家綜合性的測量技術服務公司，專注于工件測量領域的項目研發，儀器銷售，儀器租賃和測量服務。

多年來，Hikes秉承“成就卓越”的企業理念，不斷為客戶提供高質量的專業產品，并形成了一套完整的“合作伙伴服務”體系，為客戶提供“詳細”的服務。出色的“售前，售中和售后服務。Hikes的服務聲譽在業界得到廣泛認可，其業務已遍布全國。

目前，Hikes的業務主要分為四個主要領域：工件測量設備，工件測量項目研發，測量設備租賃和有償工件測量服務：

?？怂棺詣踊O(shè)備：

廣州海克斯自動化設備有限公司自2008年成立以來，一直致力于工件的精密測量領域，并推出了各種工件測量設備：圖像測量儀，三坐標測量儀，激光平面度測量儀，3D掃描儀，激光厚度測量儀，一鍵式測量儀，探傷儀等，秉承為制造業服務的宗旨，力爭為各行各業提供具有成本效益的測量設備。將來，它將突破自帶的?？怂箿y量設備，并貼心地服務于全球產業鏈。

工件測量項目研發：

Hikesi具有強大的研發技術實力。根據客戶的特殊測量要求，我們可以專門開發滿足客戶需求的測量儀器或在線測試項目，以完全滿足客戶需求。 Hikes現在已成功地為許多客戶提供了項目研發服務，幫助客戶輕松解決了技術問題，有效地提高了生產效率，并獲得了客戶的一致好評。

測量設備租賃服務：

除了核心的測量設備銷售和工件測量項目的研發業務，Hikes Automation Equipment作為態度和溫度企業，在了解了制造業的需求之后立即啟動了測量設備租賃服務，使其更加靈活該方法有助于企業發展，涵蓋了各種常規測量設備，交貨時間大大縮短。有測量需求的地方就有?？怂?。

工件測量服務：

Hikesi建立了專業的工件測量服務中心，為我們的客戶提供專業的工件尺寸測量和工件工程制圖服務，以及各種工件測量儀器的外部租賃服務，這些服務精確，快速并以質量取勝。

Hikesi的主要客戶：

目前，Hikes與國內外眾多知名公司建立了良好的合作關系，包括：聯想通訊，ABB，美的空調，富士照相，通用電氣，健力寶，格蘭仕，3M，深圳聯合泰電路板廠，精工彈簧廠，廣州鐘表廠，深圳寶捷鐘表電子有限公司中南鋁合金輪轂殼，順發模具（汽車標牌生產），宏美電子廠，珠海偉創力，高明，力豐電子開關廠，深圳飛亞達等。

遠足的目標和愿景：

展望未來，?？怂既说哪繕?biāo)是成為中國最佳的工件測量綜合服務提供商，并為客戶提供一站式的工件測量三維服務，包括項目研發，儀器銷售，儀器租賃和測量服務等?！昂没锇?，好服務”，Hikes視每個客戶為良好的伙伴，他們在業務中共同成長，全心全意為服務，共同成長，并共同贏得未來！
