汽車A，B，C，D列檢查夾具設計案例分析

努力是成功的基礎，信息是成功的助推器，共享技術干貨，交流技術問題；傳播態度新聞和充滿活力的信息！讓更多的人知道汽車行業的細節！

一，介紹A，B，C列部件

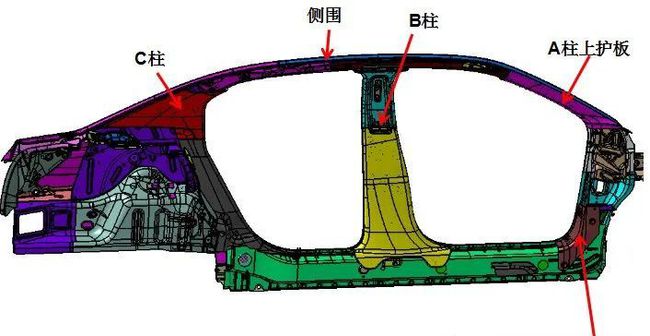

有些型號帶有D柱，有些則沒有。例如，下圖中的模型沒有D柱。

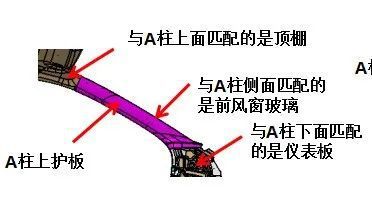

A柱圓周的匹配部分簡介：A柱產品通常分為兩部分，即A柱上護板和A柱下護板。 A柱圓周的匹配部分是：天花板，擋風玻璃，儀表板。

B柱周向的匹配部分介紹：B柱通常分為兩部分，上側是B柱上護板，與頂板和B柱下護板匹配；下側是B柱下部保護板，與之匹配。這是B柱上的保護板和地毯。

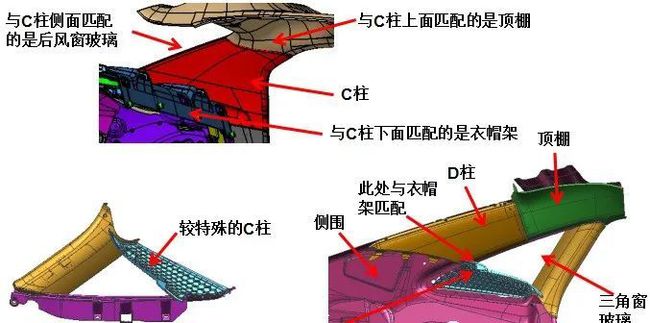

C柱圓周匹配零件簡介：C柱通常是零件，但對于某些特殊型號，C柱可以通過將多個零件組合成C柱來形成。 C柱匹配零件包括：天花板，后窗玻璃，衣帽架。

A，B，C兩種檢查工具概述

請注意，A，B和C支柱的檢查內容基本相似?，F(xiàn)在以A支柱為例。 A柱的檢查工具是將A柱根據車身的位置進行定位，并使用仿真塊檢測產品周向間隙，或查看其與產品之間的匹配度，以及還可以通過百分表讀數來判斷配置文件是否合格。

1.檢查燈具的放置方法

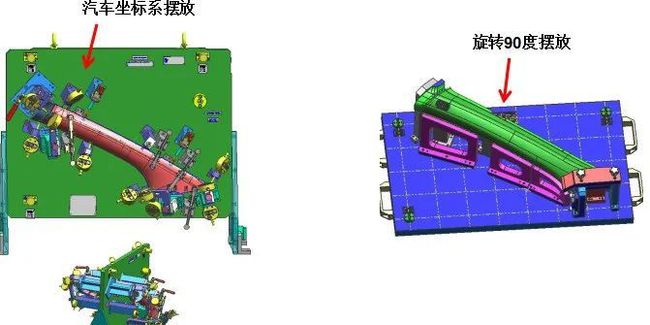

通常，有兩種放置方式：根據汽車坐標系放置它。 b，圍繞汽車坐標系旋轉90度。根據具體需求與客戶討論。根據汽車坐標系放置的位置通常是供外國客戶使用的，有些人可以在底板上設計兩組檢查工具，每側檢查一套。

2.底板材料和運輸工具的選擇

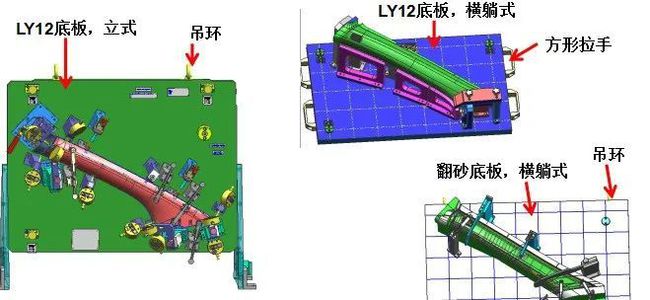

a。 LY12通常用于根據汽車坐標系放置的檢查工具的底板。檢查工具豎立在帶有支撐腳的底板的兩側，底板的上端使用兩個吊環。

b。繞汽車坐標系旋轉90度的檢查工具的底板通常使用LY12和打磨拋光的底板。較小的量規可以用LY12和4個方形手柄運輸。大號底板使用磨砂底板，可與起重環或提手配合使用。

3.定位方法及其設計

不同的客戶有不同的定位方法。下面主要介紹兩種定位方法：完全根據加載狀態進行定位。通常，有用于加載和定位的帶扣，應該在有帶扣的地方模仿鈑金零件的尺寸和厚度。還有一些匹配的零件和零粘零件，用于定位和測試，以檢測此處兩個零件的匹配狀態是否合格。完全根據客戶提供的GD＆T圖紙進行設計。

注意：1.在模仿汽車設計模塊時檢具設計，請注意對底切，零件厚度等進行分析。有必要考慮盡可能多地用3軸制造，并考慮較薄部分的強度?？梢赃m當?shù)丶雍穹枪ぷ鲄^(qū)域以確保強度。 2.在設計仿制車輛時檢具設計，定位模塊通常設計為可拆卸或可逆。但是我們必須注意該產品是否易于安裝。安裝產品后，可拆卸模塊是否易于拆卸。轉動機構是否可以正常轉動。

模具教育自營店

4.檢測內容和方法

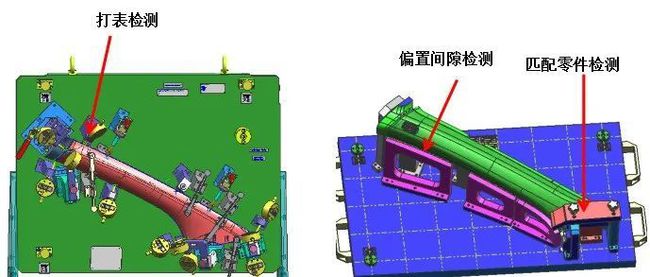

不同的客戶有不同的要求，通常分為：儀表測試，模擬量塊偏移間隙檢測和完全模擬匹配零件檢測的模擬量塊。

在儀表上測試

偏移間隙檢測。

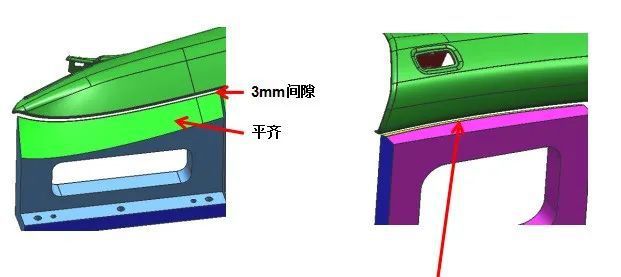

模擬模塊設計為根據產品的輪廓進行齊平處理。仿真塊根據產品的輪廓偏移3mm或5mm，并根據客戶要求制造。

仿制零件設計檢查。

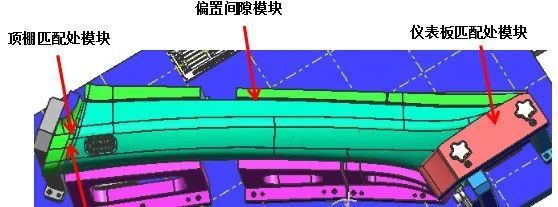

根據周圍的匹配數據設計仿真模塊。例如，A柱的匹配部分是：天花板，玻璃，儀表板。設計時，模塊的設計應與天花板和儀表板匹配。通常通過偏置間隙檢查玻璃的匹配點和另一側。 （B，C列與此類似）
