電纜故障測試儀的高阻閃絡和斷開測試

原理介紹：

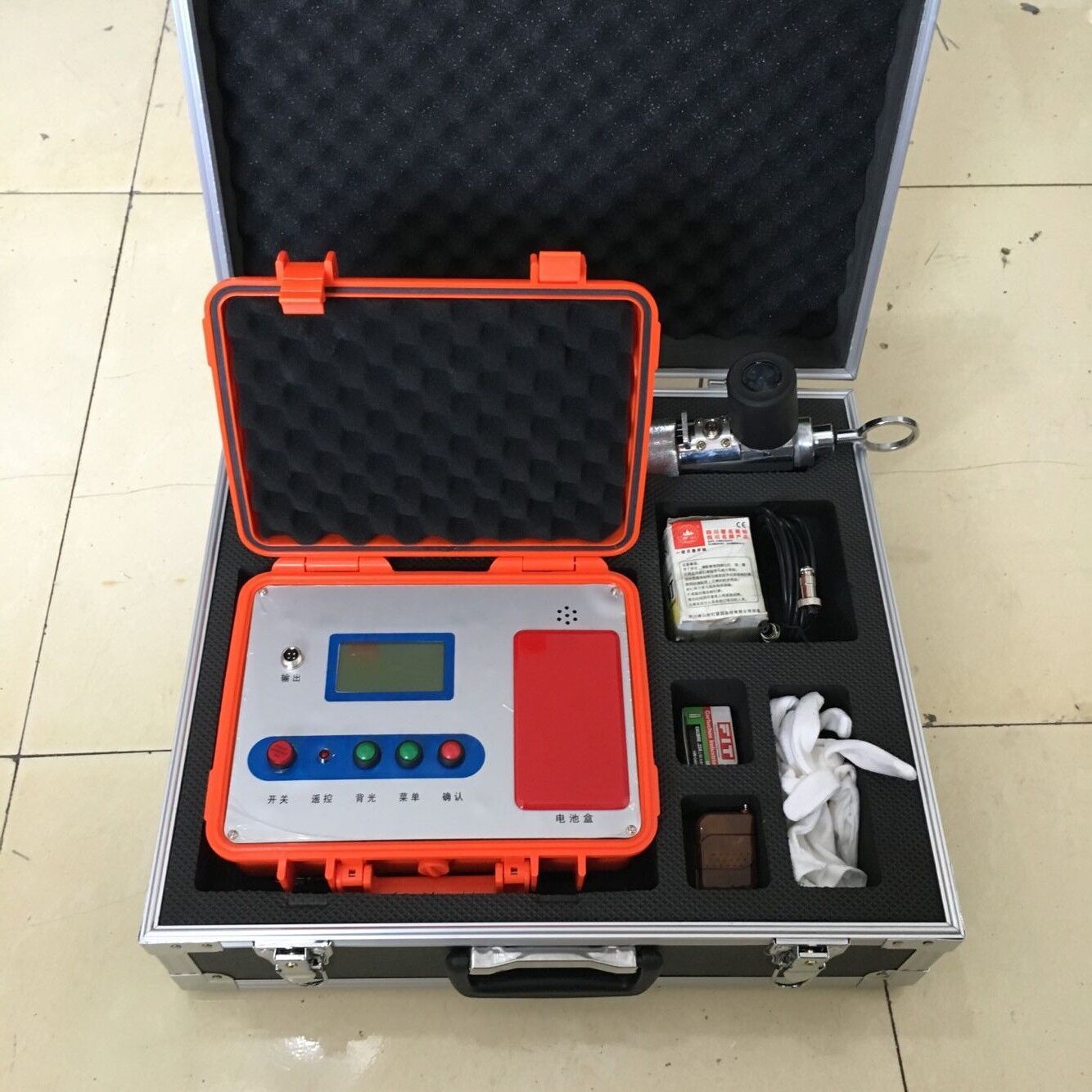

該儀器由五個部分組成：電磁波傳感器，聲波振動傳感器，數據處理器，LED距離顯示器和音頻放大器。

使用方法：

1。 ***固定點：當沖擊高壓發生器對故障電纜產生高壓沖擊時（沖擊高壓幅度應足夠大以確保故障點被完全刺穿并釋放），將聲音振動傳感器探頭插入電纜路徑（或有故障的電纜體）在頂部，翻轉電源開關，打開電源，然后將定位儀器設置為“固定點”齒輪。一方面，您可以通過耳機觀察地震波，另一方面，您可以觀察距離顯示屏幕，還可以通過磁表頭觀察磁信號的強度。當沒有聽到地震波時（偵聽點距離故障點太遠），每次釋放沖擊力時，都會計算并刷新到顯示屏的距離。每次在500.0米處顯示全部音量時，傳輸將沿著電纜上方的路徑連續移動。觸摸探頭，直到在故障點聽到地震波的聲音（這表明故障點不遠）。當?shù)卣鸩ǖ穆曇糇銐驈?qiáng)時，距離顯示屏將顯示到斷層的距離。此時，可以根據數字顯示距離編號將傳感器探頭直接放置在相應的位置。在該位置來回移動探頭，以找到數字顯示值最小的位置。這是故障位置。而且此數字顯示值也就是電纜的局部局部埋入深度（此時耳機中的聲音應該最大，并且每次聽到的聲音都與數字顯示的刷新顯示同步）。

2。電纜故障測試儀高電阻閃絡斷開低電阻測試，找到電纜路徑：這時，在要測試的電纜的開頭添加一個15KHz幅度調制路徑信號源，并將一個15KHz探頭插入到儀器背面垂直于地面，將指向儀器放置在“ path”文件中，使用耳機的15KHz間歇聲，并觀察磁頭的磁信號強度。當探頭直接在電纜上方移動時，聲音最小，磁表頭擺動的幅度最小。探頭下方是埋電纜。當探頭偏離電纜正上方時，聲音最高，磁表頭以最大幅度擺動。沿著埋藏方向突出的每個最小聲點的連接就是電纜的埋藏路徑。

3。測試電纜的埋入深度：測量電纜路徑時，探頭垂直于地面上的最小聲點，以使探頭沿電纜路徑傾斜45度（此時聲音變大），然后跟隨電纜路徑的垂直方向在使用耳機聲音的同時平行移動探頭。當再次聽到最小的聲音時，探頭在地面上移動的距離就是電纜的埋入深度。

注意：

1。電纜故障測試儀在高阻閃絡和低電阻測試的條件下，通常使用閃速測試儀先粗略測量電纜的故障距離，然后確定電纜的掩埋路徑方向，然后使用此儀器實現固定點。遵循此過程將確?？焖?，準確地定位故障。路徑未知時，切勿實現定點。

2。如果沒有使用閃光燈測試儀來粗略測量故障距離，則應在實現固定點之前首先使用該儀器確定路徑。

3。探頭和主機均為精密儀器，不得摔落或撞擊。

4。不要輕易拆卸探頭和儀器，以免造成人身傷害。

簡單的維護和維修：

1。在定點狀態下，打開電源，數字顯示屏正常點亮，將“音量調節”電位器調至最大，耳機會有點吵，但是當輕按聲音探頭時，耳機沒有響應?？赡艿墓收希篈探針的輸出電纜插頭未插入到位； B插頭中電纜的芯線斷開或斷裂； C探針電纜已斷開；一一檢查并消除。

2。在定點狀態下，探頭的靈敏度大大降低。輕觸探頭時閃測儀，耳機中的聲音很小?？赡艿墓收希河捎谶\(yùn)輸過程中的粗暴操作，探針受到強烈的撞擊和撞擊，導致探針中的傳感器片脫落。輕輕搖動探針時，會聽到異常的撞擊聲。此時，您應該小心地松開探頭的上端蓋，并使用電烙鐵將從探頭小圓盒頂部的小孔中引出的兩條引線焊接掉，然后松開小圓盒。逆時針旋轉，然后用環氧樹脂或AB膠棒牢固地替換包裝盒中的傳感器片。固化后，按照相反的拆卸步驟進行焊接和安裝。

3。在使用指向儀器幾個小時后（或長時間不使用它），發現數字電子管的亮度已大大降低，并且耳機中的聲音明顯變?nèi)酢Ｒ话闱闆r是機器中的電池電壓不足。此時應給電池充電。充電方法是將主機箱從皮套中取出（某些皮套的底部有一個充電孔，因此您無需將其取出）。將充電器插入220V電源，將充電器電壓選擇器開關設置為“ 6V”或“7.5V”，用萬用表檢查充電器輸出插頭，芯線為“ +”，外部為“-”，將Φ3.5插入指示儀器的充電孔以開始充電。通常，它可以在6到10個小時后完全使用。充電時，萬用表電壓文件可用于監控插頭外部任何小插頭上的充電電壓。當監視充電電壓達到8-8.5V時閃測儀，可以認為該電池足以用于正式使用。通常，充滿電后可以連續工作10個小時。
