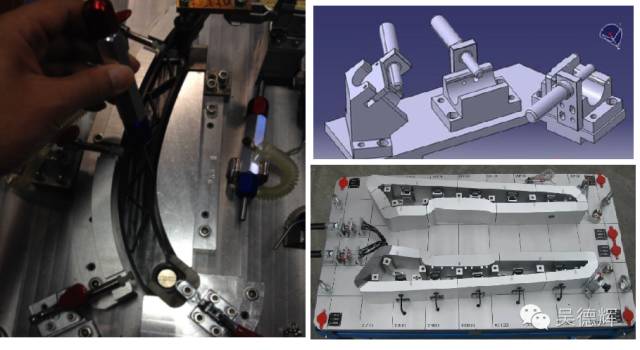

檢查工具的設計和輪廓度的檢測方法

常規檢查工具取決于檢查工具的檢查部分（包括檢查輪廓和通過規則）是否與被測元件的邊緣接觸，以確定被測元件是否合格，并且輪廓僅控制表面特征。在許多情況下，使用量規來檢測輪廓已成為可能。今天我們正在討論三種情況。

1.個人資料（無參考）

首先讓我們看一下沒有基準的以下輪廓，然后看看其量規是如何設計的。

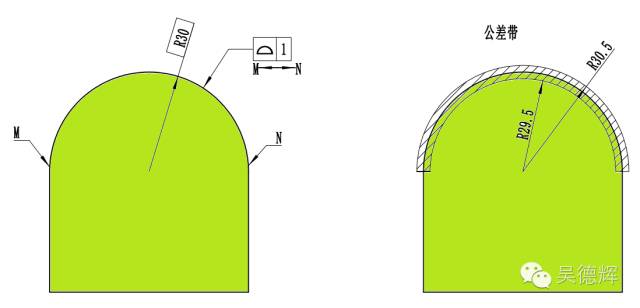

圖1

圖1的左圖是鈑金零件，弧形部分由無參考的輪廓定義，圖1的右圖的剖面線部分是輪廓的公差帶。輪廓表達的要求是，只要實際零件的表面輪廓可以落在R29.5和R30.5的弧之間的區域內，零件表面的輪廓就合格。

一個同事問我，在有限的條件下，我們不能使用CMM來檢查輪廓，只要圓弧的半徑在29.5到3 [k4之間]，就可以直接測量輪廓半徑] 5及時，零件合格了嗎？我們不討論圓弧的圓度是否滿足要求（此處輪廓的概念與圓柱度的概念相同），就半徑而言，此操作方法也不正確，因?yàn)榘霃綖?9.5在30.5和30.5之間的區域中，可能存在半徑小于29.5或大于30.5的弧，如下圖所示：

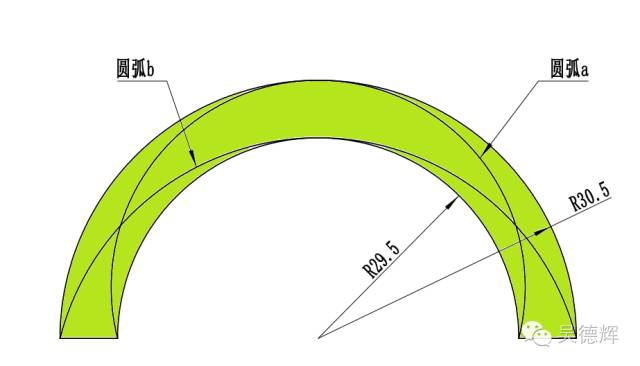

圖2

如圖2所示，圓弧b的半徑必須大于R30.5，而圓弧a的半徑必須小于29.5，但它們都可以落在輪廓公差帶內內部，符合圖紙要求。

根據圖1中的公差帶，我們可以制作一個輪廓檢查工具，然后使用限位計對其進行檢查。該輪廓檢查工具必須制成公差帶的外邊界，即半徑為R30.5的圓弧，如下圖所示：

圖3

如圖3所示，藍色是檢查工具的一部分，圓弧半徑為30.5。理論上，當實際零件輪廓和檢查工具的理想輪廓的最大值最小時，如果實際如果輪廓上的任何點與檢查工具的輪廓之間的距離大于1，則零件不合格，否則小于1。

在實際操作中，我們以實際零件檢查夾具的輪廓，然后自由擺動零件。只要找到位置，就不能將直徑為1的停車規插入被測輪廓上的任何位置。繼續，然后零件合格。

當然，這種檢測方法更適合壁較薄的零件。像所有停止規則一樣，存在一個缺點，即如果停止規則無法達到容忍度，則無法檢測到它。

2.參考資料（人民幣）

讓我們看一下下面的圖片：

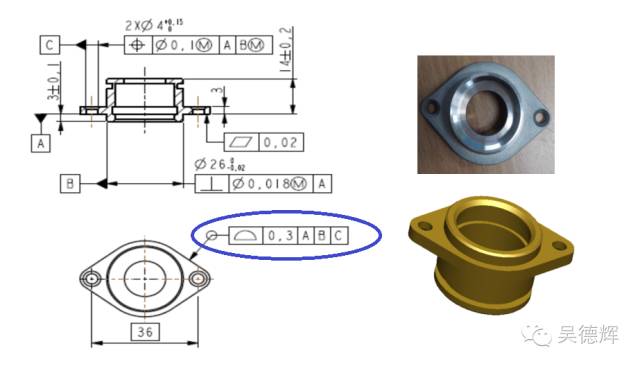

圖4

基于與之前相同的邏輯，我們僅考慮公差帶的邊界。在實際操作過程中，為了保證限位規的強度，通常將理論輪廓與材料偏移3mm后形成的輪廓作為量規的檢測輪廓。

從公差帶的分布可以看出，公差帶是由理論輪廓內外的每個偏移0.15形成的區域，并且由于量規輪廓與理論輪廓之間的距離為3，檢查輪廓和公差帶在邊界外（材料外部）的距離為3-0.15 = 2. 85。在2. 85的區間內不應有任何內容，因此使用2. 85的一般規則。檢查工具的檢查輪廓與公差帶的內部（材料內部）邊界之間的距離為3+0.15 =3.15。在3.15的間隔內，必須有材料，因此請使用3.15的非調節測試。如下圖所示：

圖5

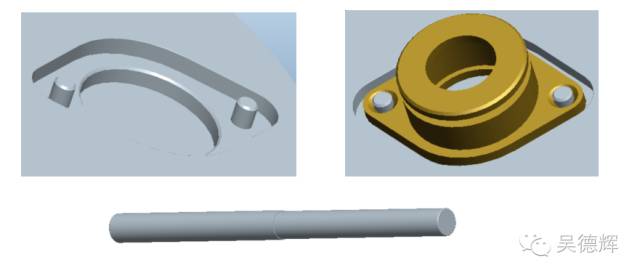

檢查工具由定位部分和檢測部分組成。由于此處的B基準和C基準使用RMB，因此B基準的定位孔應使用錐形孔以匹配彈簧，而作為C基準的兩個定位銷使用兩個錐形銷以匹配彈簧。安裝該零件時到達檢查工具后，零件的6個自由度都受到限制。按下零件后的操作方法是使用2. 85量規將其放入零件的測量輪廓與檢查工具的檢測輪廓之間的凹槽中，并刮出一個圓。如果可以順利刮擦，則表示零件的實際輪廓。不要超出公差帶的外邊界（不要太大）。同樣，使用3.15量規刮擦凹槽的圓檢具設計，并且量規不能掉入凹槽中。如果它沒有掉進凹槽中，則意味著零件的實際輪廓不會超出公差帶的內邊界（不要太?。?。

全面通過和停止儀表測量結果。如果滿足通過和停車規，則零件的輪廓合格。

3.帶有M圓（MMB）的輪廓參考帶

如果參考具有M圓，則對于量具設計工程師而言，這容易得多，因?yàn)榭梢詫⑾鄳?yīng)的定位特征制成固定尺寸。參見下圖：

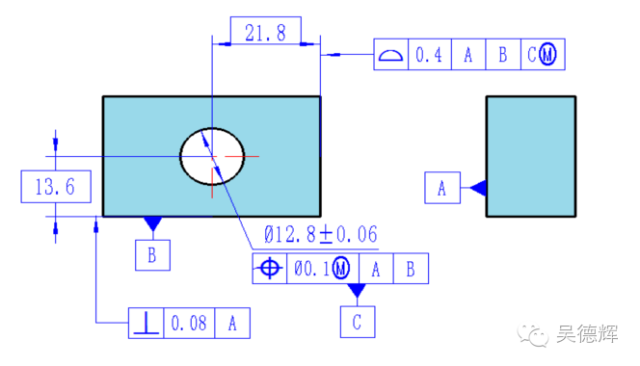

圖6

請參見圖6。由于參考C帶有M圓，因此檢查工具上的相應定位銷（實際參考仿真體）為固定值。多少錢？我已經在上一篇文章中討論過了。在ABC基準系統中，具有M圓（即，量規上的相應定位銷）的基準C基準模擬體的尺寸是相對于其前面基準（AB）的最大實際效果。大?。∕MVB）檢具設計，從與位置要求相對應的孔徑1 2. 8，我們可以得到MMVB = 1 2. 8-0.06-0.1 = 1 2. 64，它對應于C定位銷的直徑為1 2. 64。檢查夾具的設計如下圖所示：

圖7

檢查工具上的檢查輪廓是一個垂直于A和B的平面，與C的距離（定位銷軸）為24.8，通過量規的大小為3-0.2 = 2. 8，停止規則的大小為3+0.2 =3.2。

圖8

在使用檢查工具進行測試的過程中，零件必須首先完全適合參考表面A，然后轉到B，通過定位銷A，最后使用通過停止規則。

需要注意的是檢測方法，因?yàn)樵趨⒖荚睾蛥⒖寄M體之間存在間隙，即在定位銷1 2. 64與實際孔1 [之間存在間隙。 2. 8，則零件在檢查工具中。上下運動的自由度不受限制（或不受限制在一定范圍內），并且這種運動是完全合法的。這很可能導致我們的一般規則失敗，或者阻止規則的發生，那么我們應該怎么做？

在這里，我們首先討論基準加M圈的游戲規則。我們說基準加M圓表示如果基準元素（實際基準孔的大?。┚嚯xMMB較遠，我們的測量元素可能會獲得額外的補償，這意味著零件的實際測量元素可能會超出容差框中的值。

讓我們對基準+ M圈的性質有更深入的了解。當基準孔較大時，我們?cè)试S被測元素超出公差范圍。根本原因是我們確保在時不違反基準MMB空間，您可以將零件的測量元素“拉”到公差帶中。這種“拉動”過程反映了實際組裝中允許的情況。 （如果定位銷和夾具上的定位孔之間有間隙，我們可以使用該間隙）

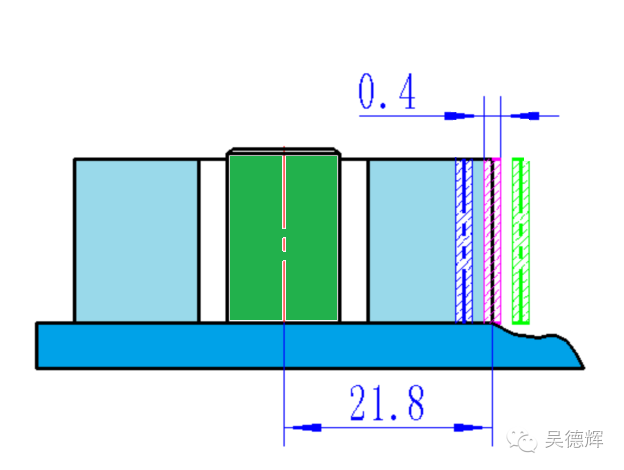

圖9

如圖9所示，當實際參考孔C最大化時，即使在綠色公差帶或藍色公差帶內，我們的實際測量輪廓也可能遠離2 1. 8，請遠離從粉紅色區域開始，但可以接受。因?yàn)樵跈z查過程中，我們可以左右移動零件（在定位銷和參考孔之間的間隙內），然后將實際測量的元素“拉”入粉紅色公差區域。

回到我們的實際操作。當將這樣的零件放在檢查工具上時，我們可以在定位銷和基準孔之間的間隙內任意移動，同時確保牢固地連接A和牢固地連接B。對于這一部分，只要我們找到一個使測量的輪廓通過和停止的位置，輪廓便是合格的！

當然，這要求我們的檢查員要有耐心，并仔細調整零件和檢查工具之間的位置關系，以確保不會出現錯誤判斷。

需要指出的是，它不適用于測量類型的檢查工具（例如，如果您打算使用間隙尺測量實際輪廓值）。在移動零件的過程中，如果由間隙尺測量的最大間隙小于3.4，則只能指示輪廓合格，并且該值不能用于SPC控制。因?yàn)樗皇菍?shí)際輪廓的實際值（實際輪廓的值是將C制成錐形銷時測得的值）。

摘要：

本文簡要介紹了如何使用量規來檢測輪廓。對于無參考的輪廓，使用最大的MMC輪廓（即將檢查工具的檢測輪廓制成公差帶的外邊界）和實際輪廓，然后使用量規進行檢測，只要可以找到一個位置，以使實際零件輪廓為每一個。停止規則的所有零件都可以停止，并且輪廓是合格的。如果它是帶有參考的輪廓，則可以直接通過通行規進行測試。但是，如果參考帶具有M圈，則意味著我們?cè)试S零件在檢查工具上小范圍內移動。在運動過程中，只要我們能找到一個位置以確保被測輪廓的每個點都與走刀相符，就不會使輪廓合格。
