大型汽車裝飾檢查工具的設計與制造技術

這是Fixtureman發布的第1393條技術文章

前言

今天，我將與您分享由高級設計師總結的一篇文章，內容涉及大型汽車裝飾檢查工具的設計，制造和檢查中應注意的關鍵點以及一般方法和使用的技術。研究和開發更有效的汽車裝飾檢查工具對于適應快速發展的汽車市場的需求具有重要意義。

大型汽車裝飾條通常由化學材料或紡織面料制成，與車身部件相比，它們具有許多不同的特性。它具有尺寸大，輪廓和結構復雜，零件剛性差以及大部分空間尺寸大的特點。因此，必須借助檢查工具進行比較和測量，以快速準確地判斷產品零件的質量。同時，檢查工具可以幫助發現零件工藝問題，并確保產品制造工藝的不斷改進。該檢查工具在汽車的平穩生產中起著關鍵作用。對汽車生產中大型裝飾件的檢查工具進行了初步討論。

一、設計概念

在進行量具設計之前，應明確量具設計的概念，并應充分考慮以下因素。

1.1全面了解GD＆T

GD＆T是汽車產品設計的描述性文件。產品規格，產品定位基準，關鍵產品特性（KPC）和產品公差特性都將反映在GD＆T上，因此在設計檢驗工具和T之前，您必須完全了解GD。

1.2確定產品定位和檢查內容

在充分了解產品GD＆T的基礎上，分析產品定位基準特性，考慮產品零件的最佳放置位置，了解各種公差的含義，并確定檢查內容和不必要的內容甚至無法實現。

1.3過程控制能力（SPC）的統計

確定產品是否具有KPC要求，了解檢查工具的目的，正確了解定量測量和定性測量的需求，并確保SPC數據收集的可靠性。

1.4了解需求和流程

完全了解客戶對產品檢驗工具的需求，從過去的成功或失敗案例中學習，充分了解客戶檢驗和批準的過程，并了解所需的文件。

二、設計原則

檢查工具應具有足夠的剛性；它應該具有足夠的穩定性；它應具有足夠的測量精度以確保汽車的質量；操作應方便，以確保足夠的測量效率；結構應盡可能簡單易用；它應該具有良好的外觀；應具有足夠的經濟性，以確保方便控制整車的成本；同時，它應該易于測量和校準。

三、大型修邊檢查工具的設計要點

汽車大型修整檢查具有汽車零件檢查工具的共同特征，也有自己的特征。其結構主要由以下部分組成：底板和框架部分，定位裝置，夾緊裝置，測量裝置，輔助裝置等。如圖1、圖2所示。

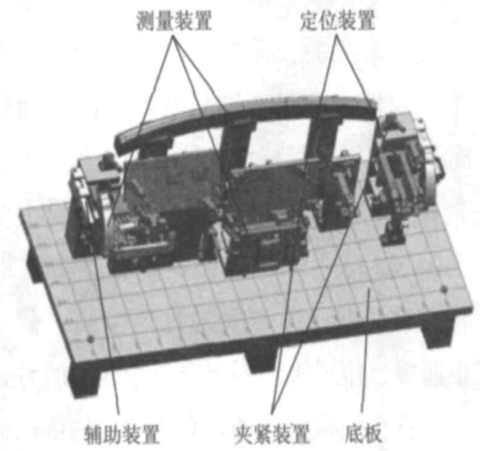

圖1檢查車輛儀表板的固定裝置

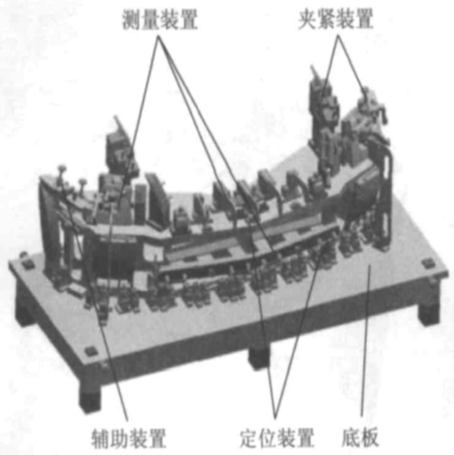

圖2某些車型的前保險杠檢查工具

3.1底板和框架部件的設計

底板和框架是整個檢查工具的基本部分。盡管它不是檢查工具的工作部分，但其穩定性直接影響整個檢查工具的準確性。由于大型裝飾件的檢查工具相對較大，因此在設計底板和框架結構時，必須注意所選材料的剛度，可加工性和穩定性。當前，通常使用具有肋結構或箱形結構的鑄鋁材料。底板應設置有檢查工具的檢查和校準標準，該標準可以與轎廂坐標相關聯，并且應同時設置起重或搬運結構。底板應具有汽車部件的坐標線，如圖3所示。由于產品本身尺寸較大，底板的設計不能太大，否則會給操作帶來不便。建議確保轉動部件不要伸出底板。

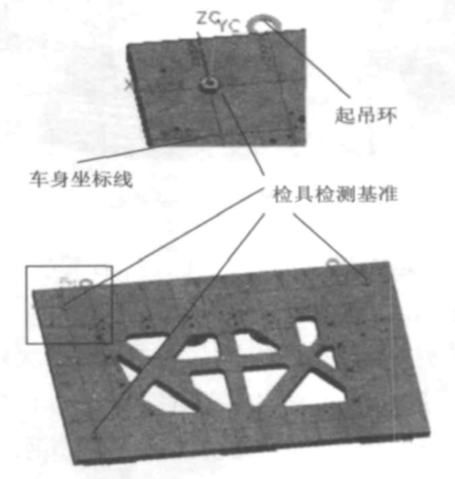

圖3某些門板內部檢查固定裝置的底板

3.2定位裝置的設計

汽車零件通常是空間零件，它們在空間中的位置對于其檢測的準確性和穩定性起著決定性的作用。對于剛性零件或小型零件，通常采用“ 3-2-1”的基本原理，即第一參考點，第二參考點和第三參考點。流行的觀點是使用不同數量的點來形成曲面，直線和點以限制空間物體的自由度。在實際生產中，不可能有真實的點和線。通常，“點”和“線”由單位“表面”逼近。單元表面的尺寸應取決于產品的尺寸。對于較大的飾件，檢查工具上的放置狀態應與加載狀態一致，以避免柔性體的重力狀態對測試結果的影響，如上圖1、和圖2所示。

（[1)定位表面（第一基準）

它是參考系統中的“ 3”。對于大型裝飾品，由于其剛性差且重量較大，三個點不足以形成穩定的表面參考，因此其定位系統必須在“ 3-基于2-1”的基礎上，添加足夠的定位點或輔助定位點以處理完整的曲面參考并確保定位的可靠性，例如SGM980前檢查工具的定位點太少，導致產品定位不穩定和錯誤判斷產品。選擇重心平面作為如圖4所示，重心應盡可能落在由定位表面的點形成的多邊形內，以使零件與定位表面穩定接觸。某型號的前保險杠由于其較大的尺寸和較差的剛性而具有20多個定位特征。

擰緊夾緊裝置必須具有一定的剛性，夾緊方向應沿定位面的法線方向，如圖5所示。當同時夾緊兩個方向時，夾緊方向應為盡可能靠近兩側之間的角度。等分線。

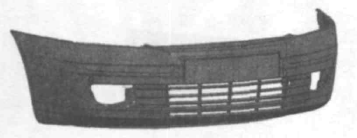

圖4某些型號的前保險杠

（2)定位銷（孔）（二、第三基準）是基準系統中的“ 2”和“ 1”。通常，主定位孔（柱）使用四位置定位銷（輔助定位孔（柱）使用二位定位銷（孔），二位定位銷應有防旋轉措施，對于大型裝飾品，由于其剛性差，重量較重，通常不使用錐形銷進行定位，采用直銷定位時智能檢具，可以在設計時先將其設計到最大孔徑，然后根據實際產品的穩定值修改定位銷的尺寸（必須滿足尺寸公差）孔徑）以確保產品定位的穩定性，從而確保檢查夾具的R＆R。

當然，實際定位特征的形狀也可能是定位孔（柱）的變形，因此必須詳細分析具體問題，并且必須結合零件的特性使用適當?shù)亩ㄎ环椒ㄒ源_保產品在檢查工具上的可靠定位。

3.3夾緊裝置設計

由于大型裝飾品的特性，并且為了確保檢查過程中零件在檢查工具中的獨特狀態，在將零件放置在檢查工具上之后，應使用夾緊裝置，并將零點定位表面和檢查工具的定位和夾緊裝置必須具有一定的剛性，夾緊方向應沿定位表面的法線方向，如圖5所示。當同時夾緊兩個方向時，夾緊方向應盡可能靠近兩側角度的等分線。夾緊裝置的類型和結構很多，但是總的原理是使操作盡可能方便和快捷，并且在壓緊件和檢查夾具的結構是合理的前提下盡可能多地使用標準件。允許。

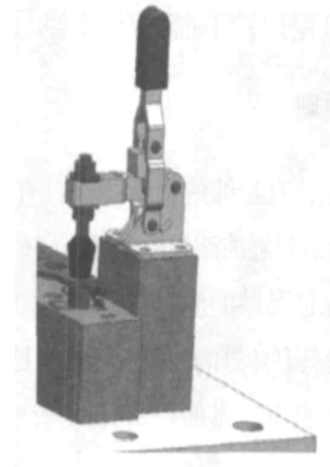

圖5夾緊示意圖

3.4測量裝置的設計

測量裝置和定位裝置也是檢查工具的核心部件，并且是實現檢查工具的檢查功能的重要部分。根據如何確定被檢產品的公差特性，可以分為定性型和定量型。定性測量裝置僅判斷產品是否合格，而不能獲得產品特性值。定量測量裝置可以直接獲得產品特征值。定性測量主要通過G o-N ogo，體積或面積比較的方法獲得。在修整檢查工具中，它主要通過模擬塊，橫截面模板，止動規，位置規和公差帶區域的劃分方法獲得。是的，它在在線檢測中具有更大的優勢，并且具有快速確定產品的功能，如圖6所示。定量測量主要用于產品試生產的初始階段或需要KPC測試的場合。在修整檢查工具中，主要使用百分表，對角線或塞尺。

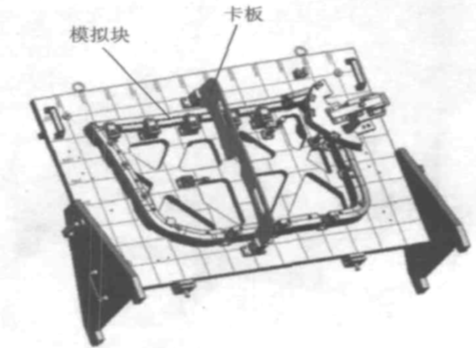

圖6某些車型的車門內飾板檢查夾具

在檢驗裝置測試裝置的采用和設計中智能檢具，有必要仔細分析產品GD＆T，根據不同的公差特性，采用適當?shù)臏y試方法，如位置和輪廓的監控方法不同，并且位置公差的最大實體原理和獨立性原理也有所不同，相對于小基準的相對公差應予以區別對待。

結論

由于汽車工業的快速發展，新模型的開發加速了，對汽車檢查工具的需求也在增加。加強檢查工具的開發，對檢查技術進行深入研究，加大對檢查工具開發的投入。它將服務于蓬勃發展的中國汽車工業，并使中國的汽車制造業盡快趕上世界先進水平。

-結束-
