智能鎖電路板治具的制作方法
本實用新型涉及一種智能鎖電路板檢查夾具。
背景技術：
現有的智能鎖電路板檢查夾具通常需要在下一個過程中測試其性能?，F(xiàn)有的檢查夾具結構較為復雜，體積較大，不便于存放和使用。
技術實現要素：
本實用新型旨在解決至少現有技術中存在的一種技術問題。
因此，本實用新型提出了一種用于智能鎖的電路板的檢查夾具，該工具易于使用且易于組裝。
根據本實用新型實施例的智能鎖電路板檢查工具，包括：底座；一安裝板，所述安裝板設置在所述底座上并沿水平方向延伸，所述安裝板的上部表面上至少設有一個安裝槽，所述電路板中的一個安裝槽擠壓組件，該擠壓組件設置在底座上并在安裝板上方，該擠壓組件與電路板相對布置，擠壓組件可以在垂直方向上朝向或遠離電路板所處的方向移動位于;電路板檢測模塊，電路板檢測模塊設置在基座上并與電路板連接。電路板連接，電路板檢測模塊用于檢測電路板。
根據本實用新型實施例的智能鎖電路板檢查工具，其特征在于，所述基板上設有底座，所述底座上設有安裝槽。該安裝槽可以與電路板一起安裝，并且可以將電路板檢測模塊安裝在電路板上。為了檢測電路板的狀況，該智能鎖的電路板檢查夾具結構簡單，使用方便，維護成本低。
根據本發明的一個實施例，安裝槽的數量為三個，其中一個安裝槽承載電路板，另一個安裝槽承載具有按鈕的面板，以及另一個具有顯示器的面板。屏幕安裝在安裝槽內，智能鎖電路板檢查工具還包括：按鍵靈敏度檢測模塊，其設置在底座上并與按鍵連接；顯示屏檢測模塊位于底座上，并與顯示屏連接。
根據本實用新型的一個實施例，該智能鎖的電路板檢查工具還包括：指紋檢測座，其設置在該座上并位于安裝板的一側；指紋檢測模塊設置在指紋檢測基座上，并與顯示屏相連，以檢測指紋信息。
根據本實用新型的一個實施例，智能鎖的電路板檢查工具還包括：彈性件，該彈性件設置在底座與安裝板之間，以及壓緊時的部件。向電路板移動，它被擠壓并帶動安裝板在垂直方向上向下移動，并且電路板檢測模塊已連接到電路板上并通電以進行檢測。
根據本實用新型的一個實施例，所述擠壓組件包括：擠壓板，所述擠壓板設置在所述安裝板的上方；一導向軸，該導向軸的一端與基座連接，該導向軸的另一端沿垂直方向朝向遠離安裝板的一側延伸，該壓板套在該導向軸上。驅動部，驅動部和按壓部。按壓板被連接以驅動按壓板沿豎直方向移動。
根據本發明的實施例，在擠壓板的外周上設置有與電路板相對布置的脫離槽。
根據本發明的一個實施例，所述驅動部包括：沿垂直方向延伸的驅動桿，所述驅動桿的一端與所述壓板連接；手柄，一端鉸接在驅動桿的另一端。
根據本實用新型的一個實施例，在安裝板上設置有供導線穿過的導線通過槽，導線通過槽與安裝槽連接。
根據本發明的一個實施例，在基部中限定容納腔，并且電路板檢測模塊布置在容納腔中。
根據本發明的一個實施例，用于智能鎖的電路板的檢查工具還包括：開關組件，其布置在基座上并連接至電路板檢測模塊。
本實用新型的其他方面和優點將在下面的描述中部分給出，并且某些方面將從以下描述中變得顯而易見，或者通過本實用新型的實踐來理解。
圖紙說明
結合以下附圖，根據實施例的描述，本發明的上述和/或其他方面和優點將變得顯而易見，并且易于理解，其中：

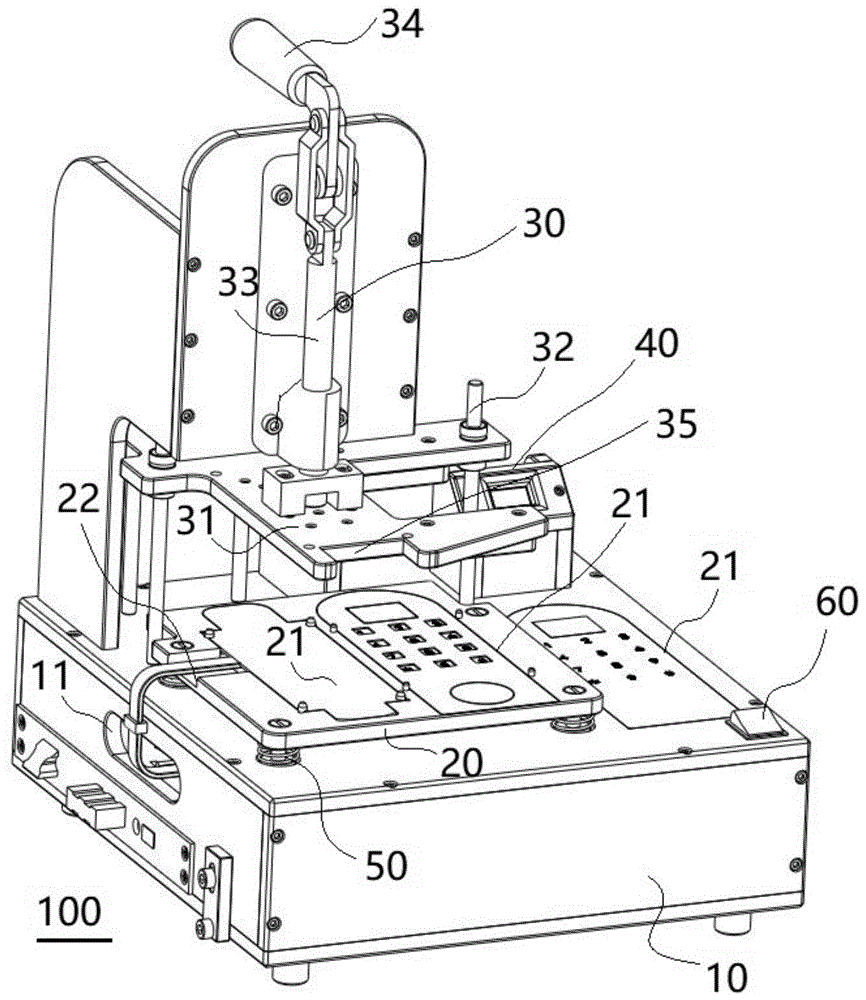

圖1是根據本實用新型實施例的用于智能鎖的電路板的檢查夾具的結構示意圖；
圖。圖2是根據本發明實施例的用于智能鎖的電路板的檢查工具的內部結構的示意圖。
參考標記：
智能鎖電路板檢查工具100；
以10為基數；包含腔體11;
安裝板20；安裝槽21；線槽22;
擠出組件30；擠壓板31;導向軸32；驅動桿33;手柄34;回避槽35;
指紋檢測基座40；彈性部件50；開關組件60。
具體的實現方法
下面將詳細描述本發明的實施例。在附圖中示出了實施例的示例，其中相同或相似的附圖標記表示相同或相似的元件或具有相同或相似功能的元件。下面參考附圖描述的實施例是示例性的，僅用于解釋本實用新型，不能理解為對本實用新型的限制。
在本實用新型的描述中，應理解術語“中心”，“縱向”，“水平”，“長度”，“寬度”，“厚度”，“上部”，“下部” ，“”“，”后“，”左“，”右“，”垂直“智能檢具，”水平“，”頂部“，”底部“，”內部“，”外部“，”順時針“，”逆時針“， “由“軸向”，“徑向”，“周向”等表示的取向或位置關系是基于附圖中所示的取向或位置關系，僅是為了方便描述本實用新型并簡化描述。而不是指示或暗示所引用的設備或元件必須具有特定的方向，并且必須以特定的方向進行構造和操作，因此不能理解為對本發明的限制。另外，用“第一”和“第二”定義的特征可以顯式或隱式包括這些特征中的一個或多個。在本發明的描述中，除非另有說明，否則“多個”是指兩個或更多個。
在本實用新型的描述中，除非另有明確定義和限制，否則應從廣義上理解術語“安裝”，“連接”和“連接”。例如，它可以是固定連接，也可以是可分離連接或整體連接。它可以是機械連接或電氣連接；它可以直接連接，也可以通過中間介質間接連接，并且可以是兩個組件之間的內部通信。對于本領域普通技術人員而言，在特定情況下可以理解本實用新型中上述術語的具體含義。
將參照附圖詳細描述根據本發明的實施例的用于智能鎖的電路板的檢查工具100。
如圖1和圖2所示，根據本發明實施例的智能鎖的電路板檢查工具100包括：基座10、安裝板20、擠壓組件30和電路板檢測模塊
具體地，安裝板20布置在基座10上并在水平方向上延伸，安裝板20的上表面設置有至少一個安裝槽21，電路板布置在安裝槽21中擠壓組件30設置在底座10上并在安裝板20的上方，擠壓組件30與電路板相對設置，擠壓組件30可以在豎直方向上朝向或遠離電路板的方向移動。定位，并將電路板檢測模塊設置在基座上?；?0與電路板連接，電路板檢測模塊用于檢測電路板。
因此，根據本實用新型實施例的智能鎖電路板檢查工具100包括：基座10、安裝板20、擠壓組件30和電路板檢查模塊，可以有效地檢查電路板是否經過測試并且易于操作。
根據本發明的實施例，安裝槽21的數量是三個。一個安裝槽21載有電路板，另一個安裝槽21載有帶按鈕的面板，另一個安裝槽21。載有帶顯示屏的面板和智能鎖的電路板的檢查工具100還包括：按鍵靈敏度檢測模塊和顯示檢測模塊。按鍵靈敏度檢測模塊設置在底座10上并與按鍵連接，顯示檢測模塊設置在底座10中并與顯示屏相連。
在本發明的某些特定實施例中，用于智能鎖的電路板的檢查工具100還包括：指紋檢測基座40和指紋檢測模塊。指紋檢測基座40設置在基座10上并且位于安裝板20上。在一側，指紋檢測模塊布置在指紋檢測基座40上并連接至用于檢測指紋信息的顯示屏。
根據本發明的實施例，用于智能鎖的電路板的檢查工具100還包括：彈性部件50，彈性部件50布置在基座10和安裝板20之間，并且按壓組件30面向電路板，當電路板移動時，其受到擠壓并帶動安裝板20在垂直方向上向下移動，電路板檢測模塊連接到電路板上以進行通電檢測。
換句話說，擠壓組件30驅動安裝板20克服彈性部件50的阻力并向下移動，直到電路板與電路板檢測模塊連接以實現電路板檢測。
可選地，擠壓組件30包括：擠壓板31、，導向軸32和驅動部件，擠壓板31布置在安裝板20上方，并且導向軸32的一端連接至導向軸32的另一端沿垂直方向朝向遠離安裝板20的一側延伸，壓板31套在導向軸32上，驅動部與壓板31連接沿垂直方向上的移動驅動壓板31。
可選地，擠壓板31的外周設置有與電路板相對的脫離槽35。
根據本發明的實施例，驅動部包括：驅動桿33和手柄34，驅動桿33沿豎直方向延伸，驅動桿33的一端連接至壓板31。 ，手柄34的一端連接到驅動器。桿33的另一端鉸接，以便于操作。
在本發明的某些特定實施例中智能檢具，安裝板20設置有其中安裝有電線的電線穿過凹槽22，并且電線穿過凹槽22與安裝凹槽21連通。
根據本發明的實施例，在基座10中限定了容納腔11，并且在容納腔11中提供了電路板檢測模塊。
在本發明的某些特定實施例中，用于智能鎖的電路板的檢查工具100還包括：開關組件60，其布置在基座10上并連接到電路板檢測模塊。
在本說明書的描述中，參考術語“一個實施例”，“一些實施例”，“示例性實施例”，“示例”，“特定示例”或“一些示例”等的描述是指結合實施例或示例描述的特定特征，結構，材料或特性包括在本發明的至少一個實施例或示例中。在本說明書中，以上術語的示意性表示未必指相同的實施例或示例。而且，所描述的特定特征，結構，材料或特性可以以適當?shù)姆绞浇M合在任何一個或多個實施例或示例中。
盡管已經示出并描述了本實用新型的實施例，但是本領域普通技術人員可以理解，在不脫離本實用新型的原理和目的的情況下，可以對這些實施例進行各種改變和修改。 ，替代和修改，本實用新型的范圍由權利要求及其等同形式定義。
