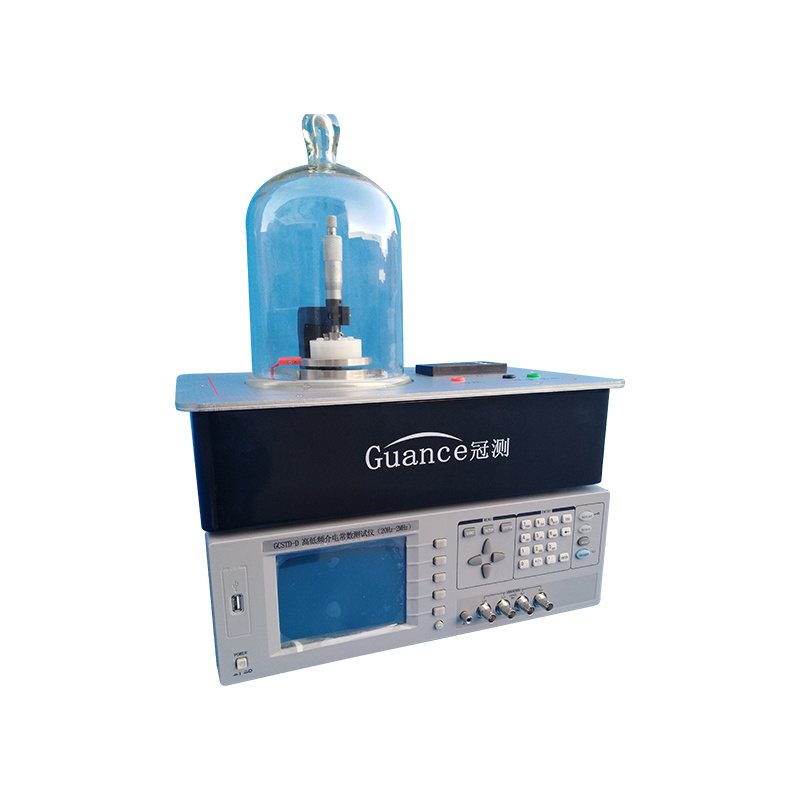

GCSTD-C工頻介電常數和介電損耗測試儀
符合條件：
GB / T1409-2006在功率頻率，音頻頻率和高頻下測量電絕緣材料的介電常數和介電損耗因子的推薦方法
GB / T 5654-2007液體絕緣材料的相對介電常數，介電損耗因子和直流電阻率的測量
GB / T 21216-2007絕緣液體測量電導率和電容以確定介電損耗因子的測試方法
GB / T 1693-2007硫化橡膠：介電常數和介電損耗正切值的測定
GB / T 5594.4-1985__電子元件用陶瓷材料性能測試方法____________________
一、產品概述
該儀器是用于測量介電損耗（tgδ）和電容（Cx），測量各種絕緣材料自動測量設備，絕緣套管，絕緣液體，電力電纜，電容器，變壓器，變壓器和其他高壓設備的先進儀器（tgδ）和電容（Cx）。它具有操作簡單，中文顯示，打印，使用方便，無需轉換，自包含高壓，抗干擾能力強，測試時間短等優點。
該測試儀采用變頻電源技術自動測量設備，采用單片機和電子技術進行自動變頻，模/數轉換和數據計算，達到抗干擾能力強，測試速度快，精度高的功能。且操作簡便。
四、裝箱單
序列號
名稱
數量
單位
1
介電損耗自動測試儀
1
臺灣
2
高壓輸出屏蔽電纜
1
根
3
樣品輸入電纜
1
根
4
AC 220V / 10A電源線
1
根
5
打印紙
2
音量
6
保險絲5A
4
支持
7
地線
1
根
8
工廠檢查報告
1
零件
9
產品手冊
1
零件
五、電極選擇
選擇不同的電極以測試固體和液體材料
1、固體材料電極的直徑為：38mm 50mm 100mm，并提供一組100mm的電極作為標準。
（也可以根據樣品規格定制）
2、測試液體的所需容量為：15cm3
自動抗干擾精密介電損耗測試儀
電力設施的安裝（修理和測試）許可證是由國嘉電力監管委員會頒發的資格證書，用于可以安裝新設備，維護和保養設備以及進行設備預防性測試的公司。單位依法開展活動，受到法律保護。
1、在使用本樂器之前，請務必仔細閱讀本手冊。
2、儀器的操作者在使用通用電氣設備或儀器時應具有常識。
3、該儀器可在室內和室外使用，但應在下雨，腐蝕性氣體，多塵，高溫和直射陽光的地方使用。
儀表應避免劇烈振動。
5、儀器的維護，保養和調整應由專業人員進行。
6、在進行任何布線之前，必須使用接地電纜將儀器的接地端子可靠地連接到地面。
7、由于測試設備會產生高壓，因此測試儀必須嚴格遵守安全操作規程，以防止他人接觸高壓組件和電路。直接參與測試的人員必須充分了解高壓測試電路和儀器操作的要點。非測試人員必須遠離高壓測試區域，并且必須用柵欄或繩索，警察標志等清楚地指示測試區域。
8、儀器的調節，維修和保養必須在未通電的情況下進行。如果必須打開電源，則操作人員必須非常熟悉儀器的高壓危險部件。
9、當保險絲損壞時，必須確保更換相同的保險絲。禁止更換不同類型的保險絲或直接使保險絲短路。
儀器出現故障時，請關閉電源開關，等待一分鐘后再進行檢查。
三、可測試的參數
儀器可以測量以下參數并以數字方式顯示它們：
被測產品的電容值CX為pF或nF，1nF = 1000pF。
被測產品的介電損耗值tgδ以％顯示。
被測產品的電阻值R，以MΩ為單位
施加的測試產品的電壓值V，以kV為單位。
測試頻率F，單位Hz。
四、性能特征
1、該儀器使用復數電流法測量電容，介電損耗和其他參數。測試結果準確性高，便于自動測量。
2、該儀器采用變頻技術消除了現場50Hz工頻干擾，即使在強電磁干擾環境下也可以測量可靠的數據。
3、該儀器使用大屏幕LCD顯示屏，并且測試過程直觀且易于通過漢字菜單提示進行操作。
4、該儀器易于操作，測量過程由微處理器控制。只要選擇適當?shù)臏y(cè)量方法，數據測量就可以在微處理器的控制下自動完成。
5、具有標準電容器和高壓電源的集成模型，便于現場測試并減少了現場布線。
6、該儀器測量精度高，可以滿足油介質損耗測量的要求。因此，只需要配備一個標準的油杯和一條專用的測試線就可以測量油的介電損耗。
7、設置CVT測試功能，無需外部附件即可實現CVT的自激測試，并且可以同時測量C1和C2的所有電容和介電損耗。
8、反向布線測試使用ivddv技術消除了過去反向布線數據的不穩定性。
9、具有反接低壓屏蔽的功能。在220kVCVT母線接地的情況下，C11可用于10kV反向接線的介電損耗測量而無需斷開
10、過流保護功能，當樣品發生短路或損壞時，不會損壞儀器。
接地保護功能，當儀器不接地或接地不良時，儀器將不會進入正常程序，也不會輸出高壓。
自動抗干擾精密介電損耗測試儀
二、性能功能
1、該儀器測量精度高，可以滿足油介質損耗測量的要求。因此，只需要配備一個標準的油杯和一條專用的測試線就可以測量油的介電損耗。
2、使用變頻技術消除了現場50Hz工頻干擾，即使在電磁干擾強烈的環境中，也可以測量可靠的數據。
3、過電流保護功能，當樣品發生短路或損壞時，不會損壞儀器。
4、配有標準電容器和高壓電源，便于現場測試并減少現場接線。
5、該儀器使用大屏幕LCD顯示屏，并且測試過程直觀且易于通過中文菜單提示進行操作。
三、技術指標
技術指標
1、測試環境溫度：10℃?30℃（LCD屏幕應避免長時間日照）
2、相對濕度：20％?80％
3、電源：電壓：220V±10％
4、尺寸：長*寬*高= 470mm * 320mm * 360mm
5、重量：16kg
6、輸出功率：1.5KVA
7、顯示分辨率：3位數，4位數（內部全部為6位數）
8、測試方法：正向連接方法，反向連接方法，外部測試電壓方法
9、測量范圍：內部測試電壓：
tgδ：99.9％
Cx：50 pF 2.5KV Cx <0.3uF 0.5KV Cx <1.5uF 外部測試電壓： 取決于外部測試變壓器的輸出功率 10、基本測量誤差：介電損耗（tgδ）：1％±0.09％ 電容容量（Cx）：1.5％±1pF 1 1、分辨率：tgδ：0.01％ Cx：0.1pF 1 2、樣品要求：直徑50MM，100MM，38MM 自動抗干擾精密介電損耗測試儀
